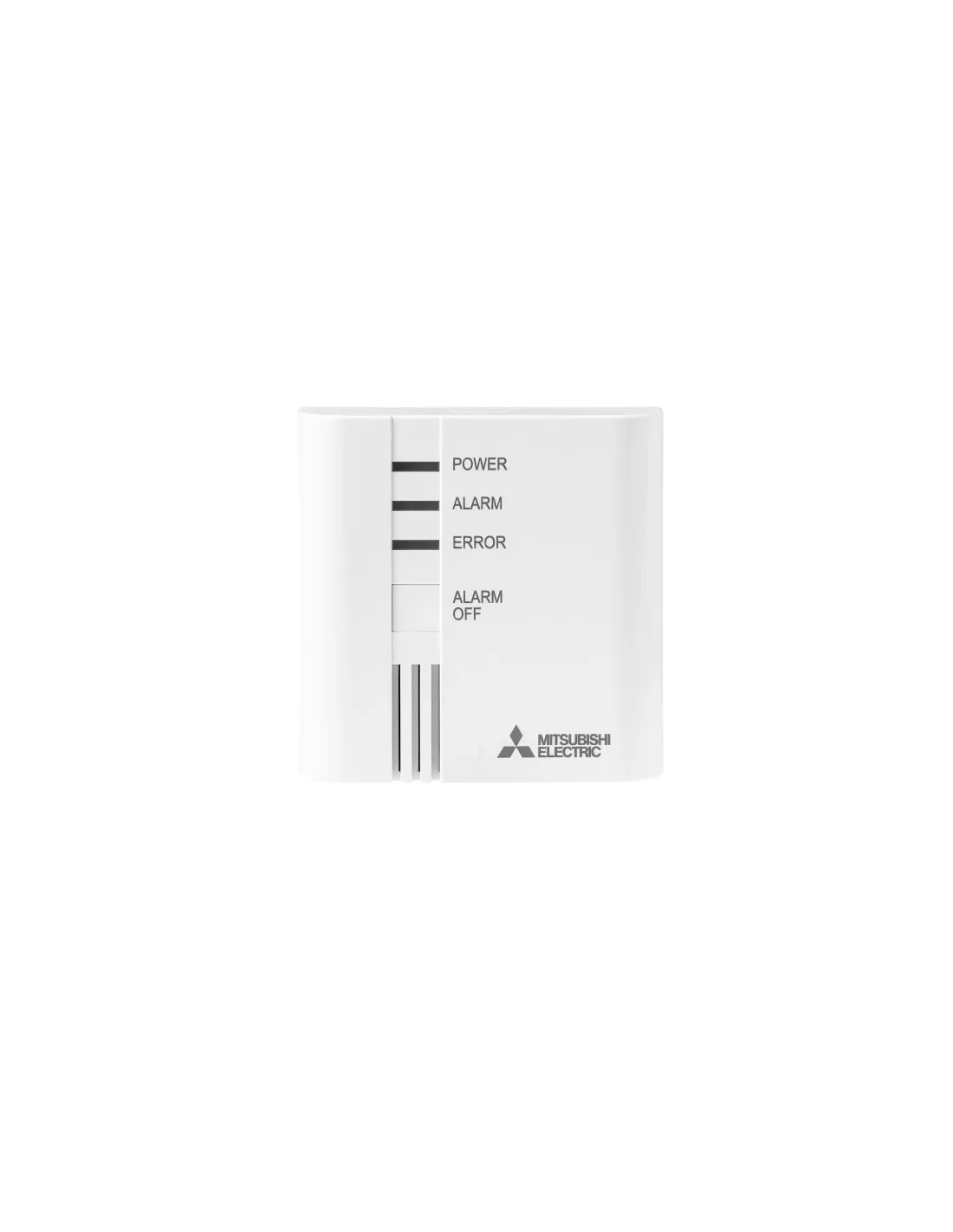

Mitsubishi Electric PAC-SL72SA-E

Détecteur de fuite Mitsubishi Electric PAC-SL72SA-E – Alarme visuelle et sonore – DRV R32

Le Mitsubishi Electric PAC-SL72SA-E est un kit de détection de fuite de fluide frigorigène équipé d'une alarme visuelle et sonore. Il est destiné à certaines installations Mitsubishi Electric fonctionnant au R32, notamment les systèmes CITY MULTI et Mini DRV compatibles.

Ce dispositif permet de détecter une fuite de fluide frigorigène et d'alerter rapidement les occupants grâce à une signalisation visuelle associée à une alarme sonore.

Référence fabricant : PAC-SL72SA-E.

Détecteur de fuite pour installations Mitsubishi Electric R32

Le PAC-SL72SA-E constitue un élément de sécurité destiné aux installations Mitsubishi Electric compatibles utilisant le fluide frigorigène R32.

Il surveille la présence éventuelle de fluide frigorigène dans la zone où il est installé et déclenche une alerte lorsqu'une fuite est détectée.

Il peut notamment être utilisé dans certaines configurations Mini DRV Mitsubishi Electric associant des groupes extérieurs PUMY R32, des boîtiers de répartition PAC-MMK et des unités intérieures compatibles.

Détection des fuites de fluide frigorigène

La fonction principale du PAC-SL72SA-E est de détecter une concentration anormale de fluide frigorigène pouvant être liée à une fuite du circuit frigorifique.

Cette surveillance constitue une mesure de sécurité importante dans certaines installations R32, notamment lorsque la quantité de fluide présente dans le système nécessite la mise en place de dispositifs de sécurité spécifiques.

Alarme sonore intégrée de 65 dB(A)

En cas de détection d'une fuite, le PAC-SL72SA-E dispose d'une alarme sonore intégrée permettant d'avertir les personnes présentes.

• Niveau sonore de l'alarme : 65 dB(A)
• Distance de mesure : 1 m

L'alarme sonore permet d'attirer rapidement l'attention en cas de détection d'une concentration anormale de fluide frigorigène.

Alarme visuelle intégrée

Le PAC-SL72SA-E complète son signal sonore par une signalisation visuelle.

L'association des deux types d'alarme permet de rendre l'avertissement plus facilement identifiable en cas de détection d'une fuite.

Un élément de sécurité pour le R32

Le R32 est un fluide frigorigène classé A2L, c'est-à-dire présentant une faible inflammabilité.

Selon la quantité de fluide frigorigène présente, le volume du local et la configuration de l'installation, des mesures de sécurité supplémentaires peuvent être nécessaires.

Le détecteur PAC-SL72SA-E fait partie des solutions proposées par Mitsubishi Electric pour répondre aux exigences de sécurité de certaines installations R32.

Compatible CITY MULTI Mitsubishi Electric

Le PAC-SL72SA-E appartient à l'environnement Mitsubishi Electric CITY MULTI.

Il est notamment prévu pour certaines installations DRV et Mini DRV R32 nécessitant une détection de fuite associée à une alarme.

La compatibilité doit toujours être vérifiée avec la référence exacte du groupe extérieur, des unités intérieures, des boîtiers de répartition et des interfaces utilisées.

Compatible avec les Mini DRV PUMY R32

Le PAC-SL72SA-E peut notamment être utilisé avec certaines installations basées sur les groupes extérieurs Mitsubishi Electric PUMY R32.

Il est référencé pour différentes configurations utilisant notamment les familles :

• PUMY-SM
• PUMY-M
• Mini DRV CITY MULTI R32 compatibles

La compatibilité exacte doit être contrôlée avec la référence complète du groupe extérieur Mitsubishi Electric.

Utilisation avec les boîtiers PAC-MMK

Le détecteur PAC-SL72SA-E est particulièrement adapté aux installations utilisant les boîtiers de répartition Mitsubishi Electric PAC-MMK.

Ces boîtiers permettent notamment de raccorder certaines unités intérieures résidentielles Mitsubishi Electric à un groupe extérieur Mini DRV PUMY compatible.

Le système peut ainsi associer la flexibilité d'une installation Mini DRV à différentes unités intérieures de la gamme résidentielle Mitsubishi Electric.

Compatible avec PAC-MMK40BC et PAC-MMK60BC

Selon la configuration de l'installation, le PAC-SL72SA-E peut être intégré à des systèmes utilisant notamment les boîtiers de répartition :

• PAC-MMK40BC : boîtier jusqu'à 4 sorties
• PAC-MMK60BC : boîtier jusqu'à 6 sorties

Ces boîtiers sont destinés à certaines installations Mini DRV R32 Mitsubishi Electric.

Utilisation avec des unités intérieures résidentielles

Dans les configurations compatibles, le PAC-SL72SA-E permet de compléter la sécurité d'installations utilisant des unités intérieures résidentielles Mitsubishi Electric raccordées à un système Mini DRV.

Selon le système retenu, différentes familles d'unités intérieures peuvent être concernées, notamment certains muraux, gainables, cassettes ou plafonniers Mitsubishi Electric.

La compatibilité doit être contrôlée avec la documentation technique correspondant à l'installation.

Interface PAC-SL73IF-E / PAC-SL73IFL-E

Selon l'architecture du système, le PAC-SL72SA-E peut être associé à une interface d'alimentation Mitsubishi Electric PAC-SL73IF-E ou PAC-SL73IFL-E.

Cette interface permet notamment d'intégrer le kit de détection et d'alarme dans les configurations Mitsubishi Electric prévues à cet effet.

La nécessité de cette interface dépend du système et du mode de raccordement retenu.

Intégration aux mesures de sécurité de l'installation

Le PAC-SL72SA-E ne fonctionne pas uniquement comme un simple avertisseur autonome. Dans les configurations Mitsubishi Electric prévues à cet effet, la détection d'une fuite peut être intégrée à la stratégie globale de sécurité du système.

Selon l'installation, le système peut transmettre une information de défaut et commander les fonctions de sécurité prévues par Mitsubishi Electric.

Les actions réellement disponibles dépendent du groupe extérieur, des interfaces, des unités intérieures et des autres composants de sécurité installés.

Format compact 86 x 86 mm

Le PAC-SL72SA-E possède un format particulièrement compact permettant son installation dans la zone à surveiller.

• Largeur : 86 mm
• Hauteur : 86 mm
• Profondeur : 34 mm

Son format proche de celui d'une commande murale facilite son intégration dans l'environnement intérieur.

Positionnement du détecteur

Le positionnement du détecteur est essentiel pour assurer son bon fonctionnement.

Le PAC-SL72SA-E doit être installé conformément aux prescriptions Mitsubishi Electric et aux règles applicables à l'installation frigorifique concernée.

La hauteur, l'emplacement et les distances à respecter doivent être déterminés à partir de la notice d'installation du fabricant.

Caractéristiques principales du PAC-SL72SA-E

• Marque : Mitsubishi Electric
• Référence : PAC-SL72SA-E
• Type : kit détecteur de fuite et alarme
• Fluide concerné : R32 selon configuration
• Gamme : CITY MULTI
• Application : DRV / Mini DRV compatible
• Détection de fuite : oui
• Alarme sonore : oui
• Alarme visuelle : oui
• Niveau sonore de l'alarme : 65 dB(A) à 1 m
• Dimensions : 86 x 86 x 34 mm
• Compatible PAC-MMK : selon configuration
• Compatible PUMY R32 : selon référence et configuration
• Interface PAC-SL73IF-E / PAC-SL73IFL-E : selon configuration

Installation du PAC-SL72SA-E

Le détecteur doit être installé conformément à la notice Mitsubishi Electric et aux exigences applicables aux systèmes frigorifiques fonctionnant au R32.

Son emplacement est particulièrement important afin de permettre une détection correcte d'une éventuelle fuite.

L'installation, le raccordement et la configuration du dispositif doivent être réalisés par un professionnel qualifié connaissant le système Mitsubishi Electric concerné.

La mise en service et toute intervention nécessitant une manipulation du fluide frigorigène doivent être réalisées par un professionnel disposant des qualifications et attestations nécessaires.

FAQ – Mitsubishi Electric PAC-SL72SA-E

1. À quoi sert le Mitsubishi Electric PAC-SL72SA-E ?

Le PAC-SL72SA-E permet de détecter une éventuelle fuite de fluide frigorigène et de déclencher une alarme visuelle et sonore afin d'avertir les occupants et de participer aux mesures de sécurité prévues par l'installation.

2. Quelle est la puissance sonore de l'alarme du PAC-SL72SA-E ?

Mitsubishi Electric indique un niveau de pression acoustique de 65 dB(A), mesuré à 1 mètre du dispositif.

3. Le PAC-SL72SA-E est-il compatible avec les systèmes PUMY R32 ?

Oui, le PAC-SL72SA-E est prévu pour certaines configurations Mitsubishi Electric PUMY R32. La compatibilité doit toutefois être vérifiée avec la référence exacte du groupe extérieur, des boîtiers et des unités intérieures.

4. Quelles sont les dimensions du PAC-SL72SA-E ?

Le détecteur mesure seulement 86 mm de largeur, 86 mm de hauteur et 34 mm de profondeur.

5. Faut-il une interface supplémentaire avec le PAC-SL72SA-E ?

Cela dépend de la configuration de l'installation. Dans certains montages, le détecteur est associé à une interface PAC-SL73IF-E ou PAC-SL73IFL-E. Il convient de vérifier le schéma Mitsubishi Electric correspondant au système installé.
