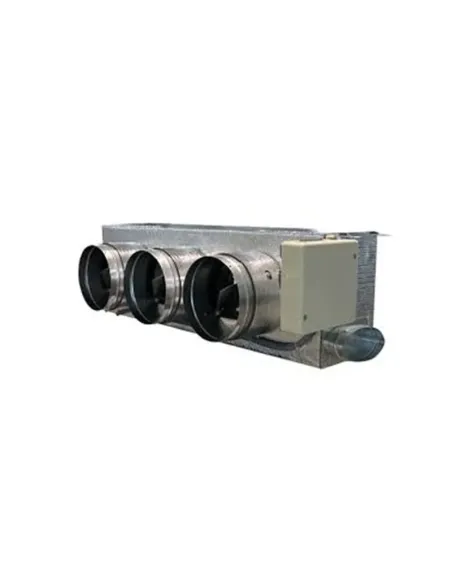

Pack Plénums (LG) Easyzone 25 Airzone Taille M avec Webserver

Pack Plénums LG Easyzone 25 Airzone Taille M avec Webserver

Le Pack Plénums LG Easyzone 25 Airzone Taille M avec Webserver est une solution complète de régulation multizone conçue pour les systèmes gainables LG compatibles. Il permet de gérer indépendamment la température de plusieurs pièces tout en adaptant automatiquement la distribution de l'air aux besoins de chaque zone.

Cette gamme Easyzone 25 Medium IB8 LG Taille M est disponible avec 3, 4, 5 ou 6 sorties motorisées Ø200 mm. Le pack associe le plénum de soufflage motorisé Airzone à un plénum de reprise équipé de 2 raccordements Ø250 mm ainsi qu'au système de pilotage connecté.

Références LG Taille M disponibles

Quatre références sont disponibles dans la famille LG 02M :

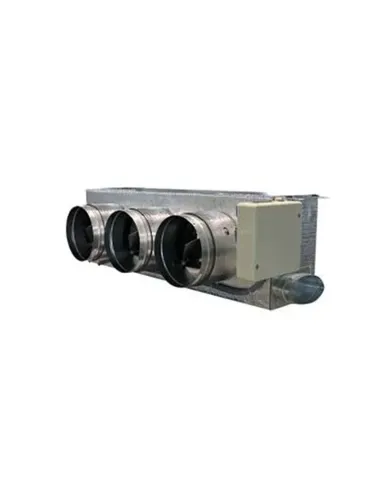

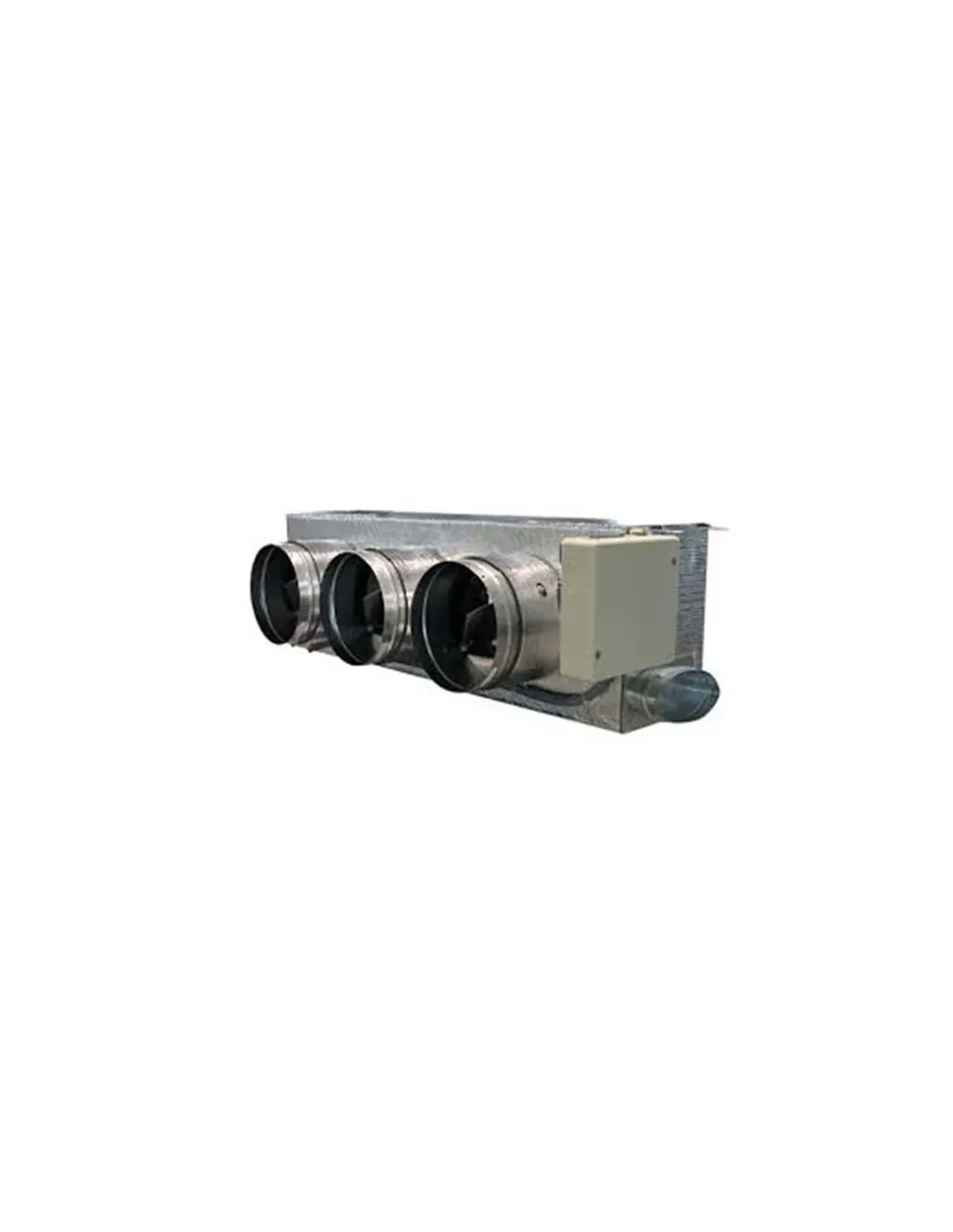

• PPC25LGEBS02M3 : 3 sorties motorisées Ø200 mm

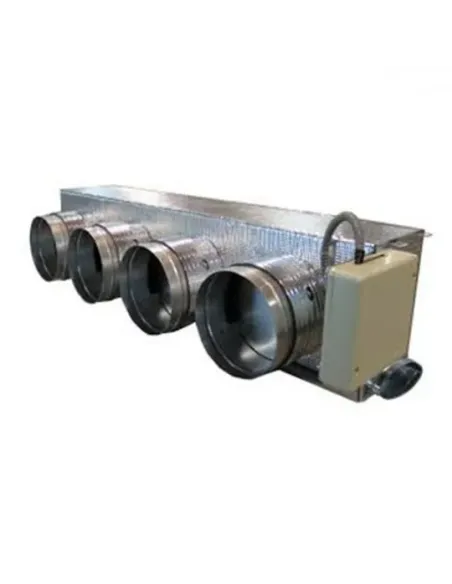

• PPC25LGEBS02M4 : 4 sorties motorisées Ø200 mm

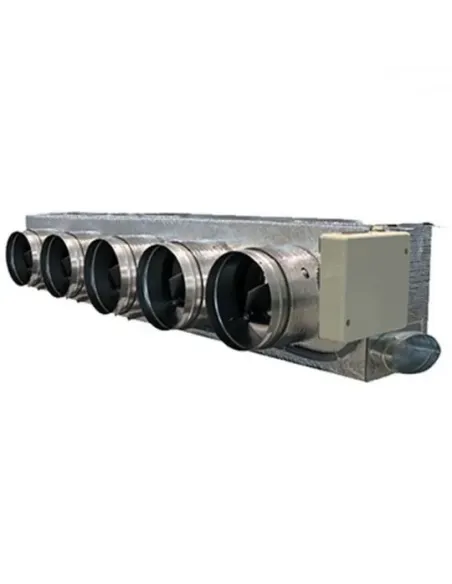

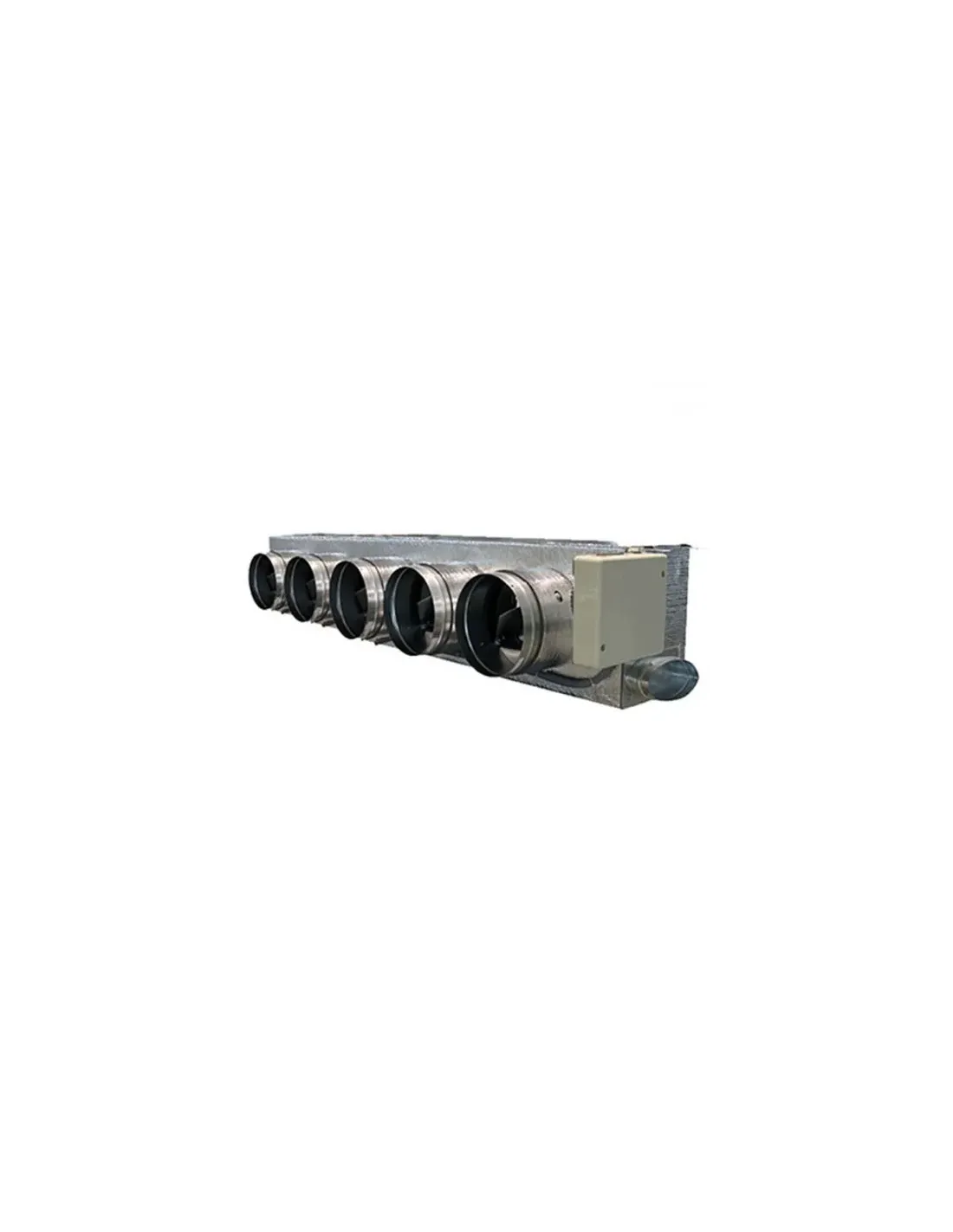

• PPC25LGEBS02M5 : 5 sorties motorisées Ø200 mm

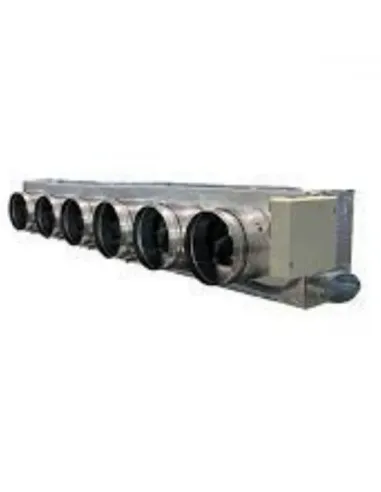

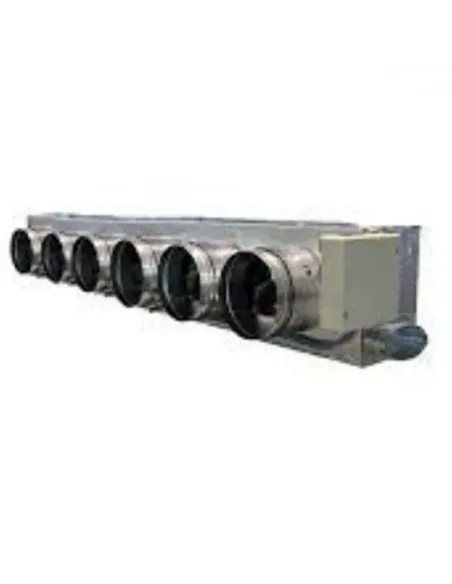

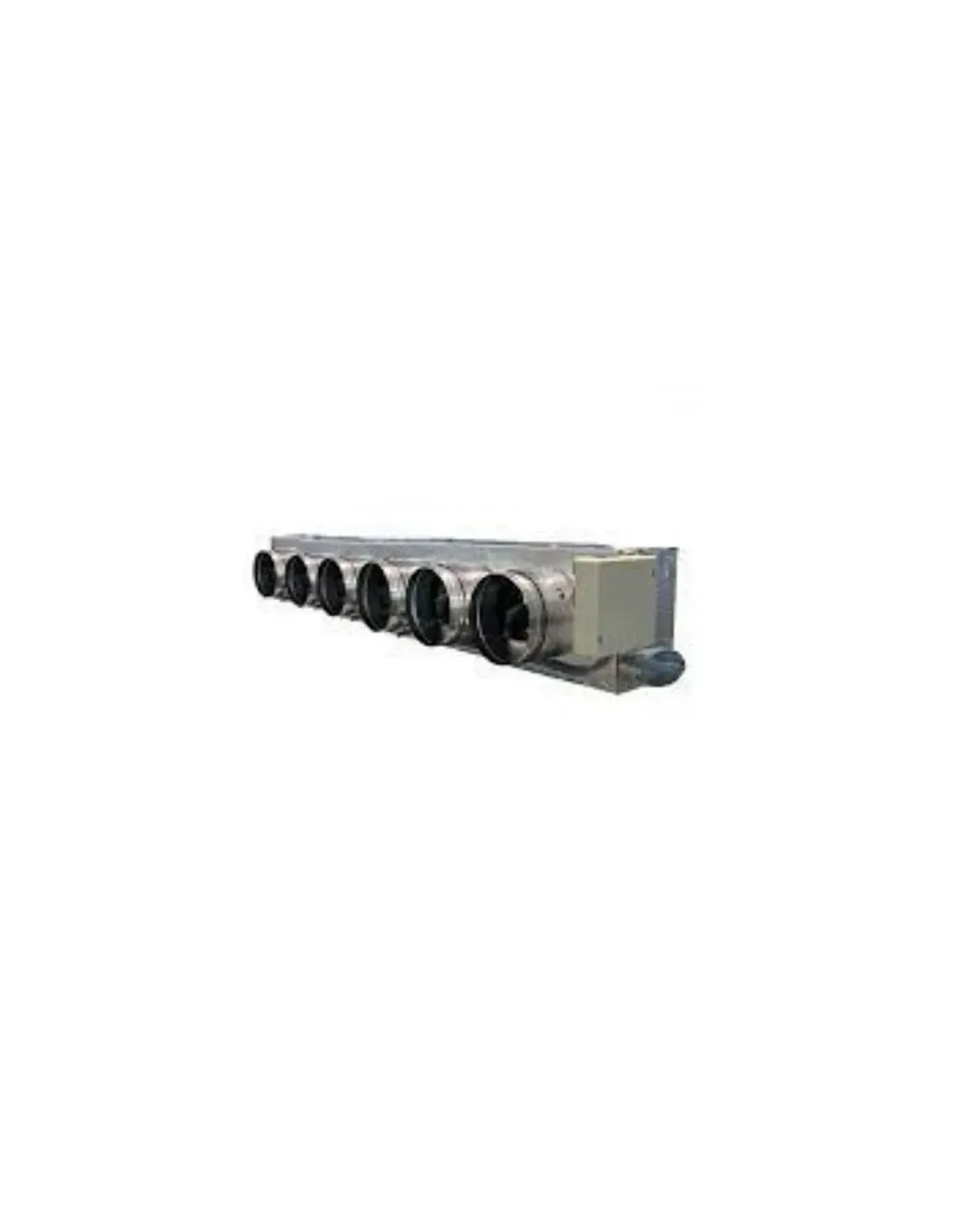

• PPC25LGEBS02M6 : 6 sorties motorisées Ø200 mm

Le dernier chiffre de chaque référence correspond au nombre de sorties motorisées présentes sur le plénum de soufflage.

De 3 à 6 sorties motorisées Ø200 mm

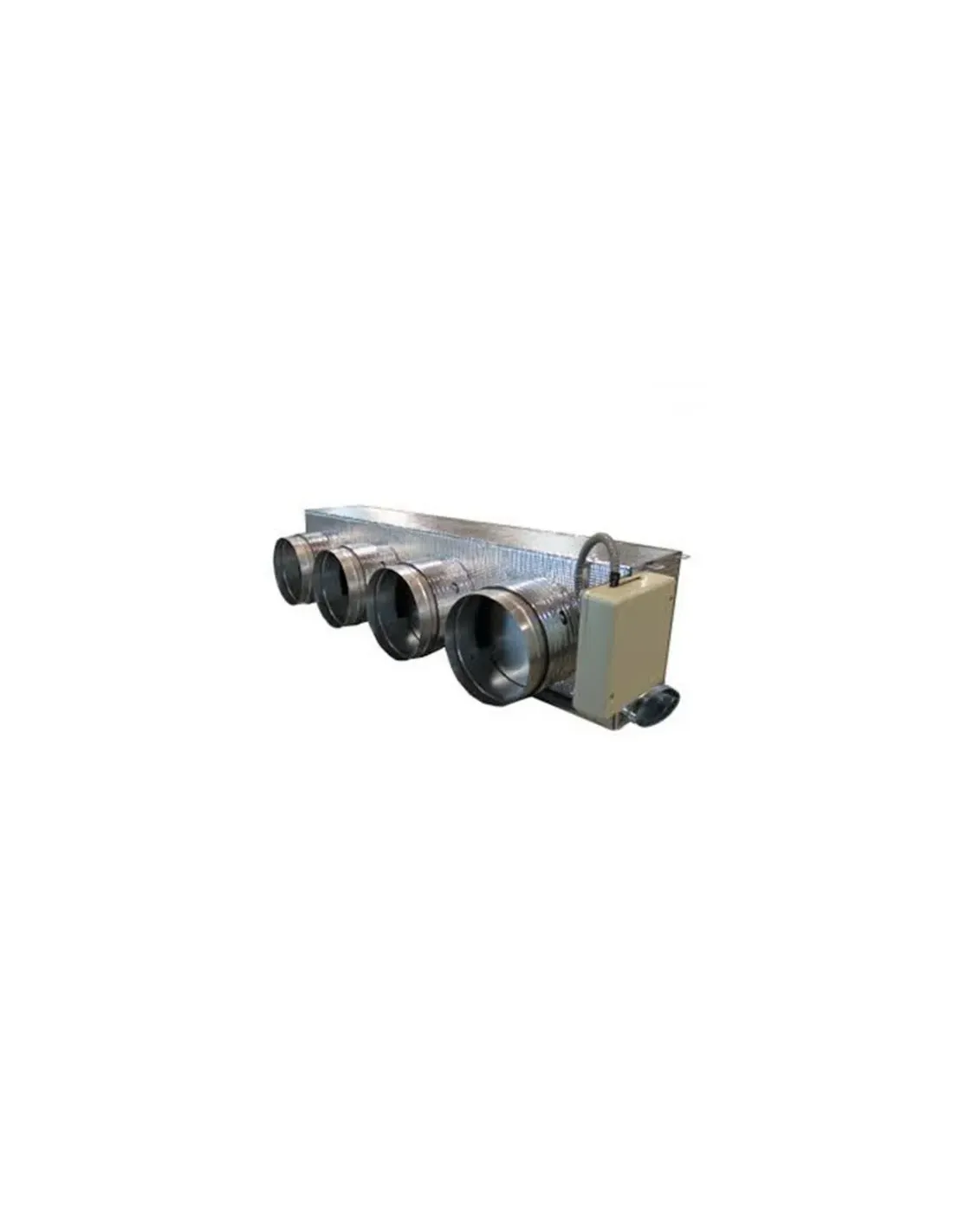

Selon la référence sélectionnée, le plénum Easyzone 25 dispose de 3, 4, 5 ou 6 registres circulaires motorisés Ø200 mm.

Chaque registre est commandé par la régulation Airzone afin d'adapter automatiquement la distribution de l'air en fonction des besoins thermiques des différentes zones.

Plénum de reprise 2 × Ø250 mm

Les packs de la famille LG 02M comprennent également un plénum de reprise équipé de 2 raccordements circulaires Ø250 mm.

Cette configuration permet de disposer d'un ensemble cohérent pour le soufflage et la reprise d'air du système gainable LG compatible.

Easyzone 25 Medium IB8 LG

Les références PPC25LGEBS02M3, PPC25LGEBS02M4, PPC25LGEBS02M5 et PPC25LGEBS02M6 appartiennent à la gamme Easyzone 25 Medium IB8 LG.

Cette version est destinée aux installations sans raccordement VMC sur le plénum. Pour une installation nécessitant une entrée VMC, il convient de sélectionner la version Easyzone 25 Standard + VMC LG correspondante.

Régulation indépendante pièce par pièce

Le système Easyzone 25 permet de transformer un gainable LG compatible en véritable installation de climatisation multizone.

Chaque zone peut être associée à un thermostat Airzone compatible et disposer de sa propre température de consigne. La régulation pilote ensuite automatiquement les registres motorisés afin d'adapter la distribution de l'air aux besoins de chaque pièce.

Webserver et pilotage Airzone Cloud

Le Webserver Airzone Cloud Wi-Fi permet de connecter l'installation afin de bénéficier du pilotage à distance depuis les équipements compatibles.

L'utilisateur peut ainsi contrôler ses différentes zones, modifier les températures de consigne et accéder aux fonctions de programmation disponibles sur son installation Airzone.

Communication avec le gainable LG

Le système Airzone intègre une passerelle de communication adaptée permettant d'assurer les échanges entre la régulation multizone et l'unité intérieure LG compatible.

Cette communication permet de coordonner le fonctionnement du gainable avec les besoins des différentes zones afin d'améliorer la précision de la régulation et le confort thermique.

Gestion automatique des registres motorisés

Lorsqu'une pièce atteint sa température de consigne, le système Airzone adapte la position du registre motorisé correspondant tout en maintenant la distribution d'air vers les autres zones ayant encore besoin de chauffage ou de rafraîchissement.

Cette gestion permet de traiter chaque pièce en fonction de ses besoins réels plutôt que de distribuer uniformément l'air dans l'ensemble du logement.

Qualité de l'air intérieur

La gamme Easyzone 25 intègre également des fonctions Airzone dédiées à la qualité de l'air intérieur, avec notamment les technologies de surveillance et de purification de l'air prévues sur les configurations compatibles.

Ces fonctions permettent de compléter la régulation thermique multizone par une gestion plus globale du confort intérieur.

Dimensionnement du réseau aéraulique

Le choix entre 3, 4, 5 ou 6 sorties doit tenir compte du nombre de zones mais également des caractéristiques de l'unité intérieure LG et du réseau de distribution d'air.

Le débit disponible, la pression statique, les longueurs et diamètres des gaines ainsi que les pertes de charge doivent être pris en compte afin d'obtenir une installation performante et silencieuse.

Choisir la bonne référence LG

La référence PPC25LGEBS02M3 correspond à 3 sorties, PPC25LGEBS02M4 à 4 sorties, PPC25LGEBS02M5 à 5 sorties et PPC25LGEBS02M6 à 6 sorties motorisées Ø200 mm.

La compatibilité doit néanmoins toujours être vérifiée à partir de la référence exacte de l'unité intérieure LG avant la commande, car plusieurs adaptations Airzone existent pour les systèmes gainables LG.

Installation et mise en service

La conception Easyzone 25 facilite l'intégration d'une régulation multizone grâce au plénum motorisé, à la platine centrale, à la passerelle de communication et aux différents éléments nécessaires au pilotage des zones.

Le client peut réaliser les travaux de préparation et d'installation ne nécessitant pas de manipulation du fluide frigorigène. La mise en service et toute intervention sur le circuit frigorifique doivent être réalisées par un professionnel disposant des qualifications nécessaires.

FAQ – Pack Plénums LG Easyzone 25 Taille M avec Webserver

1. Quelles références LG Taille M sont disponibles ?

La famille LG 02M comprend PPC25LGEBS02M3, PPC25LGEBS02M4, PPC25LGEBS02M5 et PPC25LGEBS02M6, correspondant respectivement à 3, 4, 5 et 6 sorties motorisées Ø200 mm.

2. Quel est le diamètre des sorties de soufflage ?

Toutes les configurations utilisent des sorties circulaires motorisées Ø200 mm.

3. Le plénum de reprise est-il compris dans le pack ?

Oui. Les packs de la famille LG 02M comprennent un plénum de reprise équipé de 2 raccordements Ø250 mm.

4. Cette version comprend-elle une entrée VMC ?

Non. Cette fiche correspond à la gamme Easyzone 25 Medium IB8 LG sans VMC. Pour intégrer une VMC, il faut sélectionner une version Standard + VMC LG compatible.

5. Peut-on contrôler les différentes zones à distance ?

Oui. Le Webserver Airzone Cloud Wi-Fi permet de connecter le système afin de piloter à distance les différentes zones depuis les équipements compatibles.
