Pack plenums (Gree) Easyzone 25 Airzone taille M webserveur + VMC

Pack Plénums Gree Easyzone 25 Airzone Taille M avec Webserver + VMC

Le Pack plénums Gree Easyzone 25 Airzone Taille M avec Webserver + VMC est une solution complète de régulation multizone destinée aux systèmes gainables compatibles. Il permet de gérer indépendamment la température de plusieurs pièces tout en optimisant la distribution de l'air provenant d'une seule unité gainable.

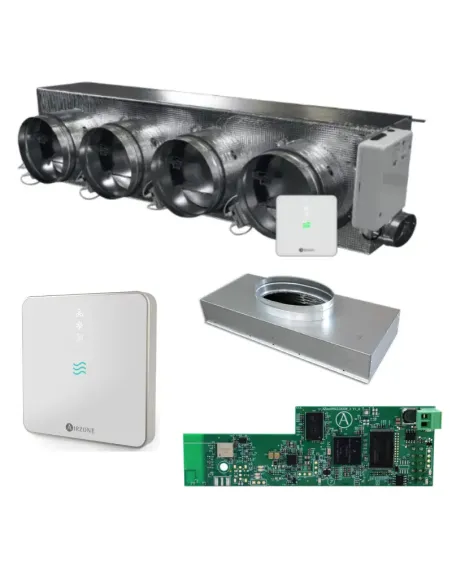

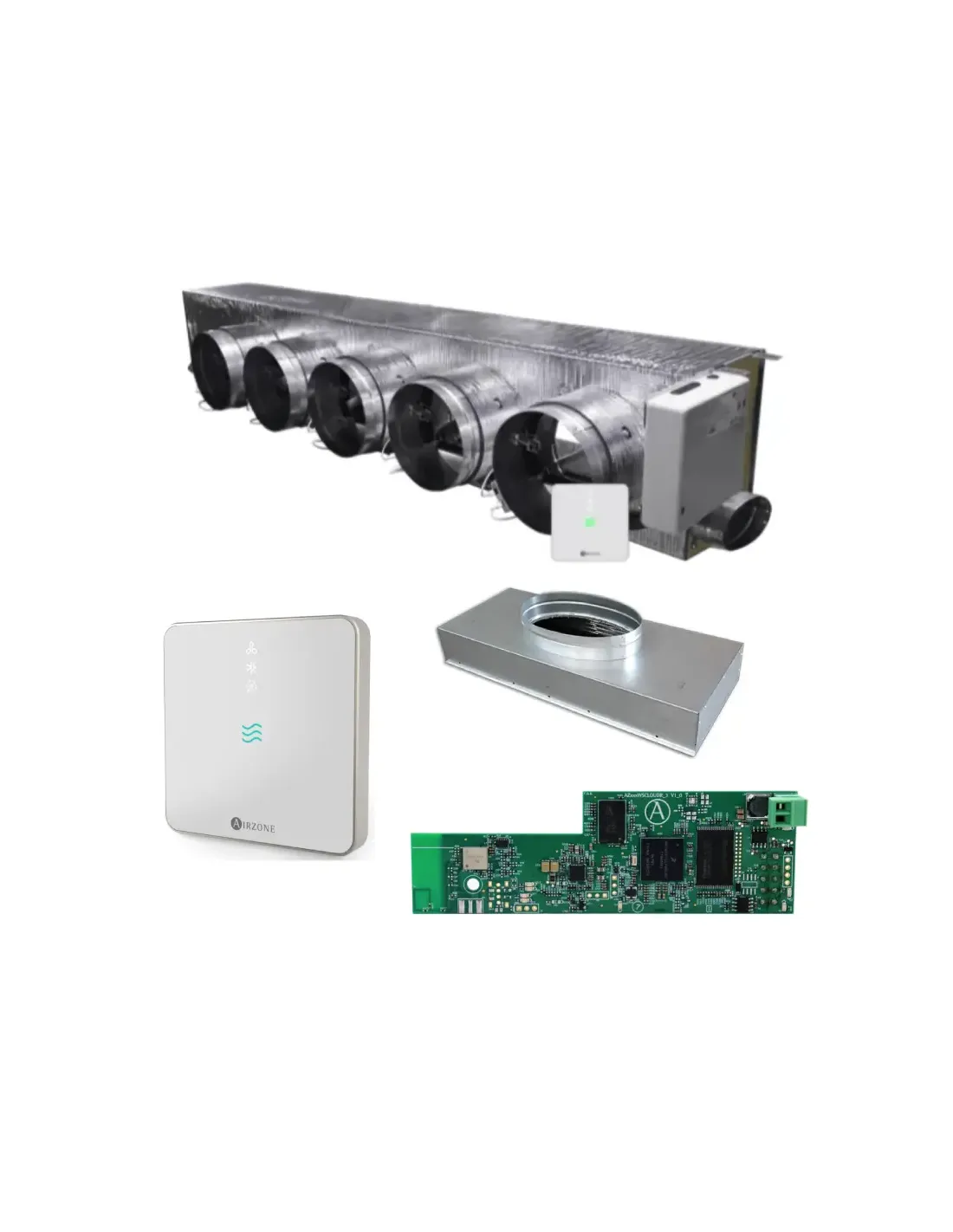

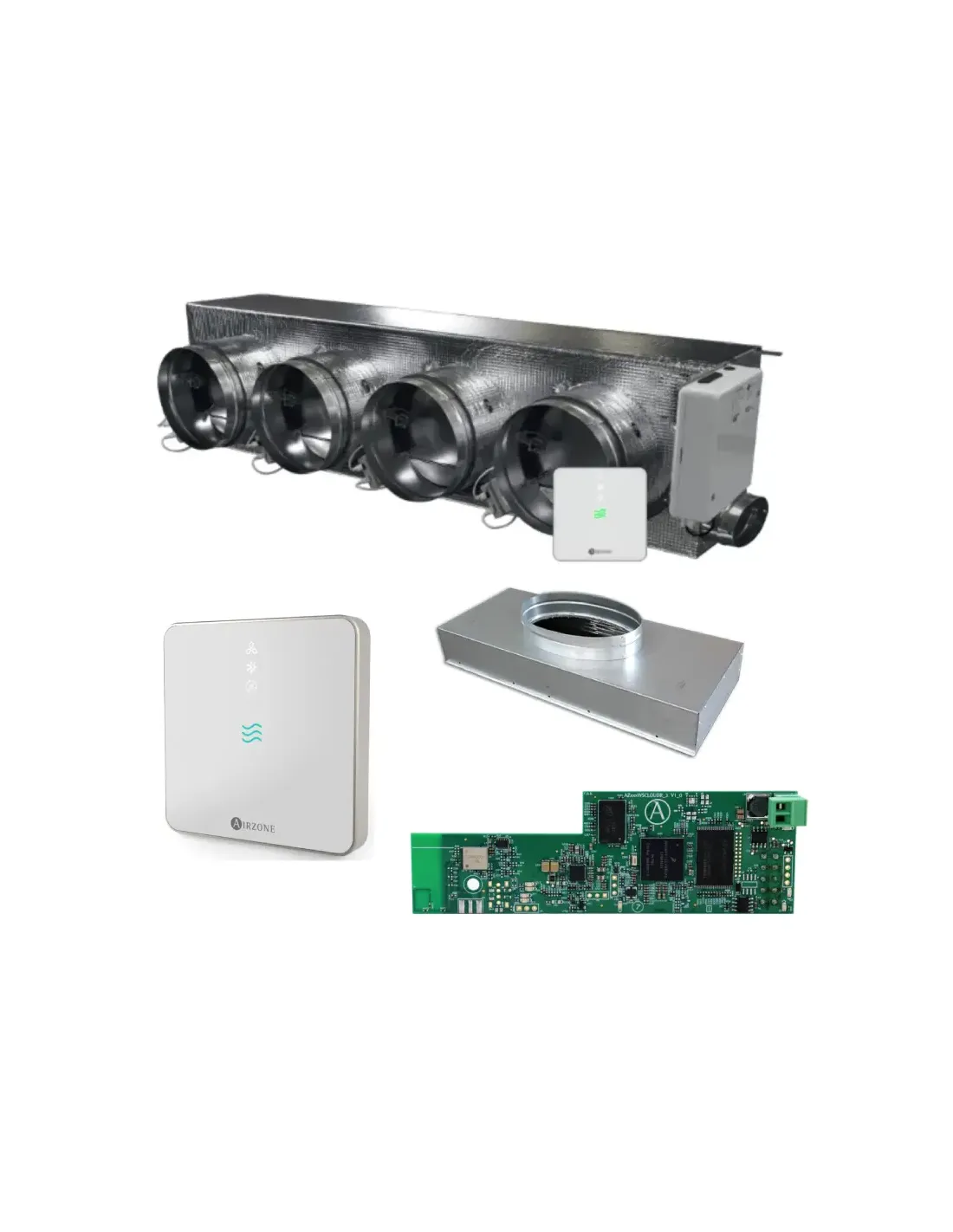

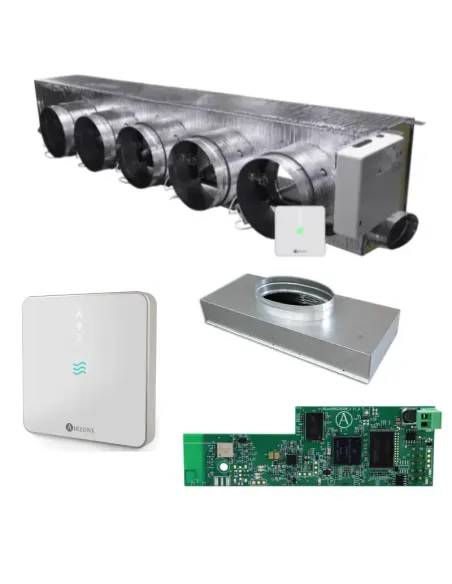

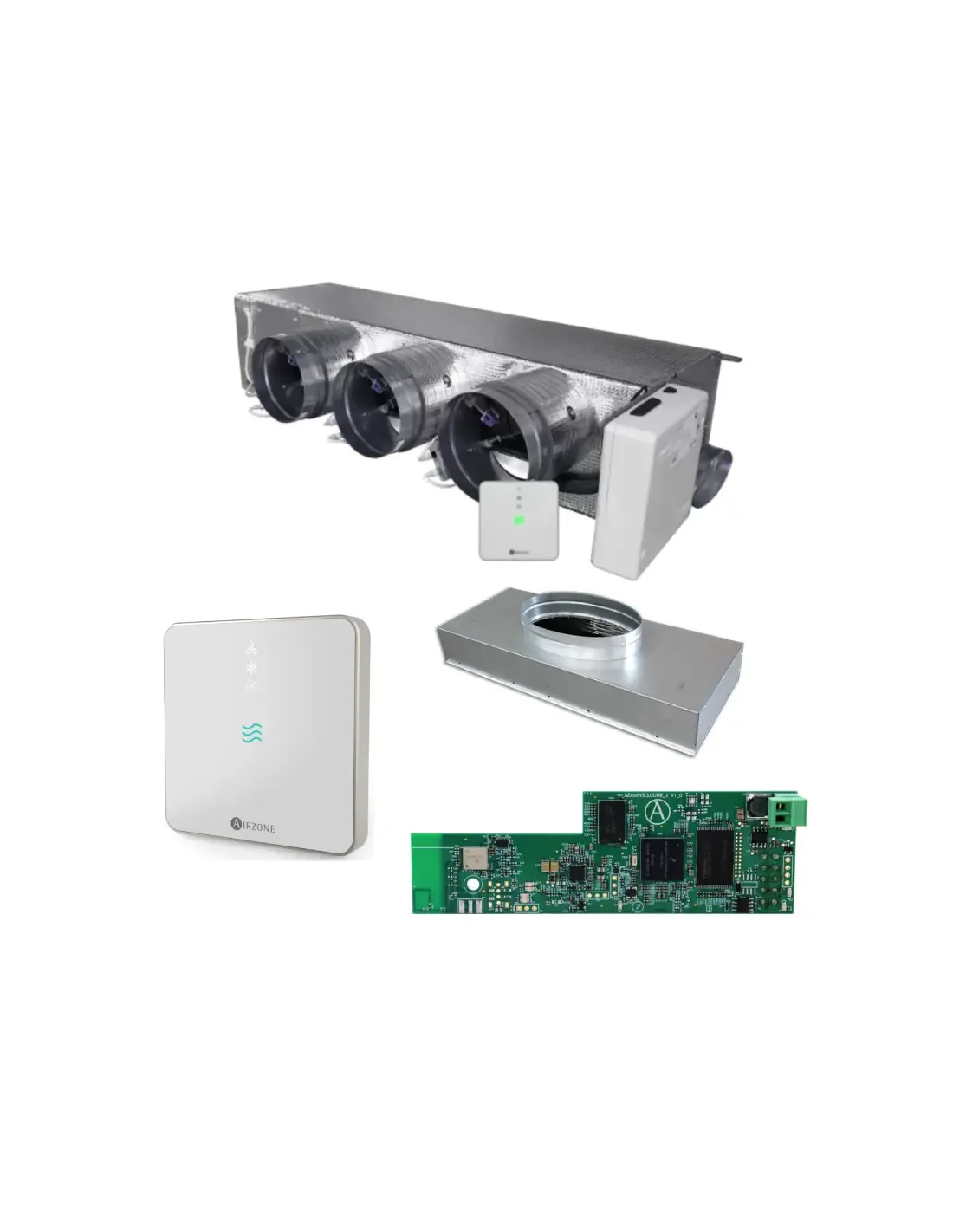

Cette version Easyzone 25 Standard + VMC associe un plénum de soufflage avec registres motorisés Ø200 mm, un plénum de reprise avec 2 raccordements Ø250 mm, une entrée VMC Ø150 mm et la connectivité Airzone permettant le pilotage à distance.

De 3 à 6 sorties motorisées Ø200 mm

Le plénum de soufflage Taille M est disponible avec 3, 4, 5 ou 6 sorties motorisées Ø200 mm afin d'adapter la distribution d'air au nombre de zones de l'installation.

• PPC25GG0ST10M3 : 3 sorties motorisées Ø200 mm
• PPC25GG0ST10M4 : 4 sorties motorisées Ø200 mm
• PPC25GG0ST10M5 : 5 sorties motorisées Ø200 mm
• PPC25GG0ST10M6 : 6 sorties motorisées Ø200 mm

Plénum de reprise 2 × Ø250 mm

Le pack comprend également un plénum de reprise équipé de 2 raccordements Ø250 mm. Cette configuration permet d'assurer le retour d'air nécessaire au fonctionnement de l'unité gainable compatible.

Le réseau de reprise doit être correctement dimensionné en fonction du débit d'air de l'installation afin de limiter les pertes de charge et d'assurer un fonctionnement confortable et silencieux.

Version Standard + VMC

Les références PPC25GG0ST10M3 à PPC25GG0ST10M6 correspondent à la gamme Easyzone 25 Standard + VMC.

Le plénum dispose d'un raccordement VMC Ø150 mm permettant d'intégrer un apport d'air neuf au réseau de soufflage. Cette solution permet d'associer régulation thermique multizone et renouvellement de l'air intérieur.

Webserver Airzone Cloud

Le Webserver Airzone Cloud Wi-Fi permet de connecter l'installation afin de bénéficier du pilotage à distance depuis les équipements compatibles.

L'utilisateur peut ainsi contrôler ses différentes zones, modifier les températures de consigne et accéder aux fonctions de programmation disponibles dans son installation Airzone.

Régulation indépendante pièce par pièce

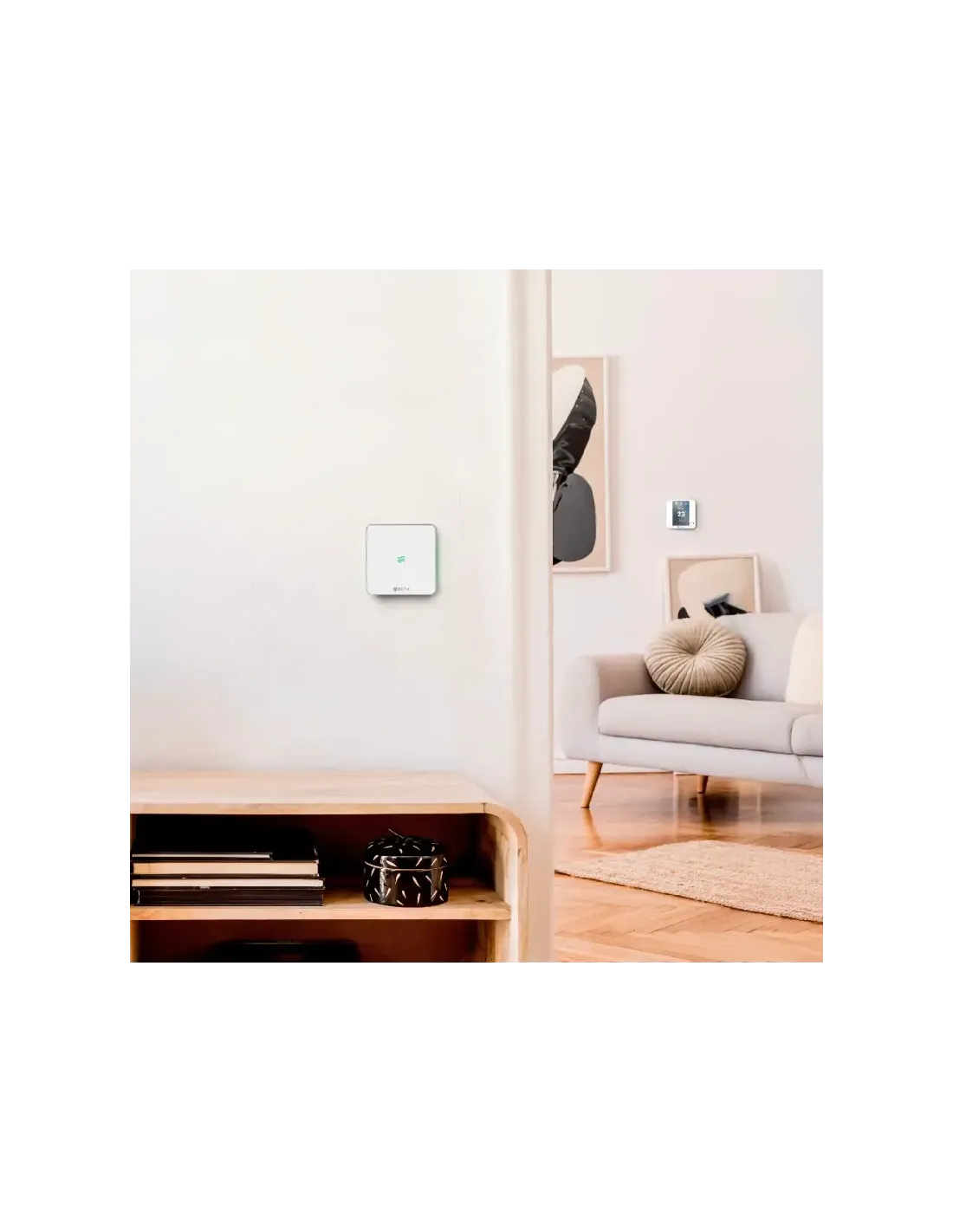

Chaque sortie Ø200 mm est équipée d'un registre motorisé contrôlé par la régulation Airzone. Associé aux thermostats Airzone compatibles, le système adapte automatiquement la distribution de l'air en fonction des besoins de chaque zone.

Cette régulation permet d'éviter de traiter inutilement certaines pièces et d'améliorer le confort thermique de l'ensemble de l'installation.

AirQ et qualité de l'air intérieur

La technologie Airzone Easyzone 25 intègre des fonctions dédiées à la qualité de l'air intérieur. Le système peut être associé à l'AirQ Sensor et aux fonctions de purification par ionisation prévues par cette génération Easyzone.

L'association de la régulation multizone, de la VMC et des fonctions AirQ permet de combiner confort thermique et gestion de la qualité de l'air dans une même installation.

Installation Plug & Play

Easyzone 25 est conçu comme une solution intégrée avec plénum motorisé, régulation et passerelle de communication adaptée à l'unité gainable compatible. Le câblage réalisé en usine simplifie la mise en œuvre du système.

La bride de raccordement étant adaptée au modèle de gainable concerné, il est indispensable de vérifier la référence exacte de l'unité intérieure avant la commande.

Choisir entre 3, 4, 5 ou 6 sorties

Le dernier chiffre de la référence correspond au nombre de sorties motorisées Ø200 mm. La référence PPC25GG0ST10M3 possède ainsi 3 sorties, tandis que la PPC25GG0ST10M6 en possède 6.

Le choix du nombre de sorties doit tenir compte du nombre de zones mais également du débit d'air disponible, de la pression statique, des longueurs de gaines, de leurs diamètres et des pertes de charge du réseau.

Installation et mise en service

Le client peut réaliser les travaux de préparation et d'installation ne nécessitant pas de manipulation du fluide frigorigène. La mise en service et toute intervention sur le circuit frigorifique doivent être réalisées par un professionnel disposant des qualifications nécessaires.

FAQ – Pack Airzone Gree Taille M Webserver + VMC

1. Quelles références sont disponibles ?

Les références sont PPC25GG0ST10M3, PPC25GG0ST10M4, PPC25GG0ST10M5 et PPC25GG0ST10M6, correspondant respectivement à 3, 4, 5 et 6 sorties motorisées Ø200 mm.

2. Quel est le diamètre des reprises ?

Le plénum de reprise associé à cette configuration Taille M comporte 2 raccordements Ø250 mm.

3. Quel est le diamètre du raccordement VMC ?

La version Standard + VMC dispose d'un raccordement VMC Ø150 mm permettant l'intégration d'un apport d'air neuf.

4. Le Webserver est-il inclus ?

Oui. Cette gamme intègre le Webserver Airzone Cloud Wi-Fi permettant le pilotage connecté de l'installation depuis les équipements compatibles.

5. Comment choisir entre 3, 4, 5 et 6 sorties ?

Le choix dépend du nombre de zones à alimenter mais également du débit disponible, de la pression statique de l'unité gainable et du dimensionnement du réseau aéraulique. La compatibilité doit être vérifiée avec la référence exacte de l'unité intérieure.
