Pack plenums (Mitsubishi) Easyzone 25 Airzone taille S webserveur + VMC

Pack plénums Mitsubishi Electric Easyzone 25 Airzone Taille S avec Webserver + VMC – 2 à 5 zones

Le Pack plénums Mitsubishi Electric Easyzone 25 Airzone Taille S avec Webserver + VMC est une solution complète de régulation multizone destinée aux installations de climatisation gainable Mitsubishi Electric compatibles. Compact et connecté, ce système permet de gérer indépendamment plusieurs pièces tout en intégrant une entrée dédiée à la VMC.

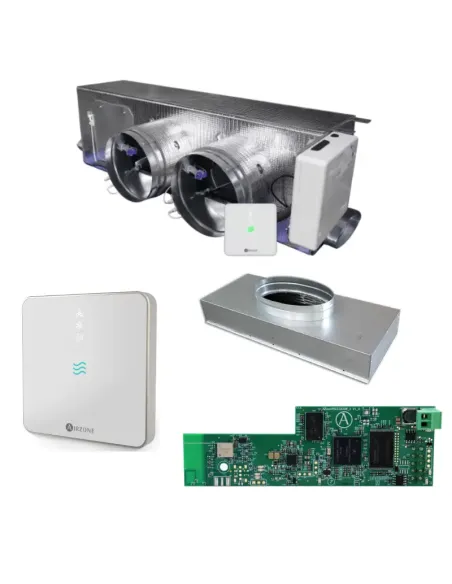

La gamme Easyzone 25 Airzone associe un plénum de soufflage motorisé, un plénum de reprise, la régulation multizone, le pilotage connecté par Webserver et une entrée VMC. La version Taille S est particulièrement adaptée aux installations où l'espace disponible dans le faux plafond ou la zone technique est limité.

Cette gamme est proposée en quatre déclinaisons :

• PPC25MELST01S2 : configuration 2 zones
• PPC25MELST01S3 : configuration 3 zones
• PPC25MELST01S4 : configuration 4 zones
• PPC25MELST01S5 : configuration 5 zones

Easyzone 25 Airzone pour gainable Mitsubishi Electric

Le système Easyzone 25 Airzone permet de transformer une installation gainable Mitsubishi Electric compatible en véritable solution multizone.

Le plénum de soufflage dispose de registres motorisés permettant de contrôler la distribution de l'air vers les différentes pièces. Associé aux thermostats Airzone compatibles, le système permet d'adapter le confort thermique aux besoins de chaque zone.

Cette technologie permet ainsi de conserver la discrétion d'une climatisation gainable tout en bénéficiant d'une régulation beaucoup plus précise pièce par pièce.

PPC25MELST01S2 : version 2 zones

La référence PPC25MELST01S2 correspond à la déclinaison 2 zones du Pack Easyzone 25 Mitsubishi Electric Taille S avec Webserver + VMC.

Cette configuration permet d'alimenter deux zones distinctes à partir d'une seule unité gainable Mitsubishi Electric compatible. Elle convient notamment aux petites installations nécessitant une régulation indépendante de deux espaces.

PPC25MELST01S3 : version 3 zones

La référence PPC25MELST01S3 correspond à la configuration 3 zones.

Les trois départs motorisés permettent de distribuer l'air vers trois pièces ou espaces différents. Chaque zone peut être gérée indépendamment avec les équipements de régulation Airzone compatibles.

PPC25MELST01S4 : version 4 zones

La référence PPC25MELST01S4 est destinée aux installations nécessitant jusqu'à 4 zones.

Cette configuration peut par exemple permettre de répartir le soufflage entre plusieurs chambres et une pièce de vie, sous réserve que le dimensionnement du gainable et du réseau aéraulique soit adapté.

PPC25MELST01S5 : version 5 zones

La référence PPC25MELST01S5 correspond à la déclinaison 5 zones.

Elle permet de gérer jusqu'à cinq zones distinctes à partir d'une seule unité gainable Mitsubishi Electric compatible. Le débit d'air disponible et la pression statique de l'installation doivent être adaptés à cette configuration.

Plénum de soufflage avec registres motorisés

Le plénum de soufflage Easyzone 25 constitue le cœur du système de zoning. Il dispose de registres motorisés qui permettent de contrôler automatiquement la distribution de l'air vers les différentes zones.

Les départs de soufflage de cette gamme sont prévus en Ø200 mm. Leur nombre varie selon la déclinaison sélectionnée : 2, 3, 4 ou 5 sorties.

Lorsqu'une zone demande du chauffage ou du rafraîchissement, la régulation Airzone agit sur les registres afin d'adapter la distribution de l'air.

Plénum de reprise

Le pack comprend également un plénum de reprise destiné à assurer le retour de l'air vers l'unité intérieure gainable Mitsubishi Electric.

La reprise constitue un élément essentiel du réseau aéraulique. Elle doit être correctement dimensionnée afin d'assurer une circulation d'air adaptée et de préserver les performances de l'installation.

Entrée VMC Ø150 mm

Cette version du Pack Easyzone 25 dispose d'une entrée VMC Ø150 mm permettant d'intégrer l'apport d'air de ventilation au réseau.

Cette configuration permet d'associer la gestion du confort thermique à la ventilation du logement. L'intégration de la VMC doit néanmoins être correctement étudiée lors du dimensionnement de l'installation afin de respecter les besoins de renouvellement d'air.

Gestion indépendante de la température par pièce

Avec les thermostats et accessoires Airzone compatibles, chaque zone peut disposer de sa propre consigne de température.

Une chambre peut ainsi être réglée différemment du séjour, d'un bureau ou d'une autre pièce raccordée au réseau.

Cette gestion multizone permet d'adapter le fonctionnement de la climatisation aux besoins réels et à l'occupation des différentes pièces.

Webserver Airzone pour le pilotage connecté

Cette version du Pack Easyzone 25 comprend le Webserver Airzone pour bénéficier du pilotage connecté de l'installation.

Il permet de gérer à distance les fonctions compatibles du système Airzone depuis un smartphone, une tablette ou un ordinateur.

L'utilisateur peut ainsi centraliser la gestion de son installation et accéder plus facilement aux différentes zones de son système gainable.

Airzone Cloud

Grâce au Webserver, l'installation peut être pilotée à travers l'environnement Airzone Cloud. Cette solution facilite la gestion quotidienne du chauffage et du rafraîchissement, notamment lorsque plusieurs zones sont utilisées à des horaires différents.

Le système permet également de bénéficier des fonctions de programmation et de gestion à distance disponibles avec les équipements Airzone compatibles.

Qualité de l'air intérieur

La gamme Easyzone 25 intègre également des fonctions destinées à améliorer la gestion de la qualité de l'air intérieur.

Selon la configuration et les équipements associés, le système peut participer au suivi de différents paramètres liés à la qualité de l'air et intégrer des fonctions de traitement de l'air par ionisation.

L'association du zoning, de la ventilation VMC et des fonctions de qualité d'air permet ainsi de concevoir une installation particulièrement complète.

Format compact Taille S

La version Taille S est spécialement conçue pour les configurations où l'espace disponible est réduit.

Avec une hauteur d'environ 300 mm, elle facilite l'intégration du système dans un faux plafond, des combles ou un espace technique présentant une hauteur limitée.

Les dimensions varient en fonction du nombre de sorties sélectionné afin d'adapter le plénum à la configuration de l'installation.

Quelle référence choisir ?

Le choix de la référence dépend principalement du nombre de zones à gérer :

• PPC25MELST01S2 : 2 zones
• PPC25MELST01S3 : 3 zones
• PPC25MELST01S4 : 4 zones
• PPC25MELST01S5 : 5 zones

Le nombre de zones ne constitue cependant pas le seul critère. La référence exacte de l'unité gainable Mitsubishi Electric, le débit d'air disponible et les caractéristiques du réseau doivent également être pris en compte.

En cas de doute, contactez-nous avec la référence de votre unité intérieure Mitsubishi Electric afin de vérifier la compatibilité du pack.

Compatibilité avec les gainables Mitsubishi Electric

Le Pack Easyzone 25 Airzone Taille S est conçu pour être associé aux unités gainables Mitsubishi Electric compatibles avec cette taille de plénum.

La compatibilité dépend notamment de la gamme, de la puissance et de la référence exacte de l'unité intérieure.

Avant de commander une référence PPC25MELST01S2, PPC25MELST01S3, PPC25MELST01S4 ou PPC25MELST01S5, il est donc recommandé de vérifier la correspondance avec le gainable Mitsubishi Electric concerné.

Les avantages du Pack Easyzone 25 Taille S Webserver + VMC

• Gestion de 2 à 5 zones selon la déclinaison
• Régulation indépendante des différentes pièces
• Plénum de soufflage avec registres motorisés
• Sorties de soufflage Ø200 mm
• Plénum de reprise
• Entrée VMC Ø150 mm
• Webserver Airzone pour le pilotage connecté
• Gestion à distance avec Airzone Cloud
• Communication avec le gainable Mitsubishi Electric compatible
• Format compact Taille S
• Installation discrète grâce au principe du gainable

Installation et dimensionnement

Une installation gainable multizone doit être correctement dimensionnée afin d'assurer un fonctionnement optimal.

Plusieurs paramètres doivent notamment être pris en compte :

• puissance du gainable Mitsubishi Electric
• débit d'air disponible
• nombre de zones
• diamètre et longueur des gaines
• pertes de charge du réseau
• dimensionnement des grilles et diffuseurs
• réseau de reprise
• pression statique disponible
• configuration de la VMC

Le choix entre 2, 3, 4 ou 5 zones doit donc rester cohérent avec les caractéristiques de l'unité gainable Mitsubishi Electric et les besoins du logement.

FAQ – Easyzone 25 Mitsubishi Electric Taille S + VMC

1. Quelle différence entre les quatre références ?

PPC25MELST01S2 correspond à 2 zones, PPC25MELST01S3 à 3 zones, PPC25MELST01S4 à 4 zones et PPC25MELST01S5 à 5 zones.

2. Cette version Easyzone 25 est-elle équipée d'une entrée VMC ?

Oui. Cette déclinaison dispose d'une entrée VMC Ø150 mm permettant d'intégrer la ventilation au réseau selon la configuration prévue de l'installation.

3. Quel est le diamètre des sorties de soufflage ?

Les sorties motorisées de cette gamme sont prévues en Ø200 mm. Leur nombre dépend de la référence choisie, avec 2, 3, 4 ou 5 sorties.

4. Le Webserver est-il compris dans ce pack ?

Oui. Cette version correspond au Pack Easyzone 25 avec Webserver et permet de bénéficier du pilotage connecté du système Airzone compatible.

5. Comment vérifier la compatibilité avec mon gainable Mitsubishi Electric ?

La compatibilité dépend de la référence exacte de l'unité intérieure. En cas de doute, contactez-nous avec la référence de votre gainable Mitsubishi Electric afin de sélectionner le Pack Easyzone 25 Taille S adapté.
