Pack plénums Mitsubishi Electric Easyzone 25 Airzone Taille L – 4, 5 ou 6 zones

Le Pack plénums Mitsubishi Electric Easyzone 25 Airzone Taille L est une solution de zoning destinée aux installations de climatisation gainable Mitsubishi Electric compatibles. Il permet de répartir le soufflage entre plusieurs pièces et de gérer indépendamment les différentes zones du logement grâce à la technologie Airzone Easyzone 25.

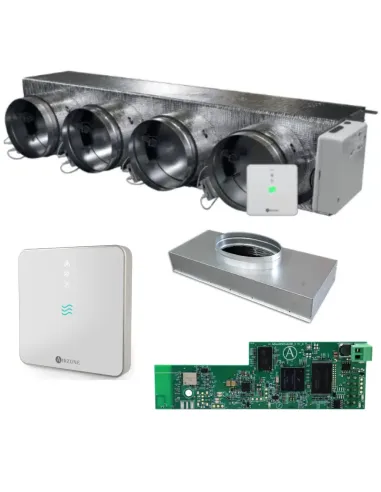

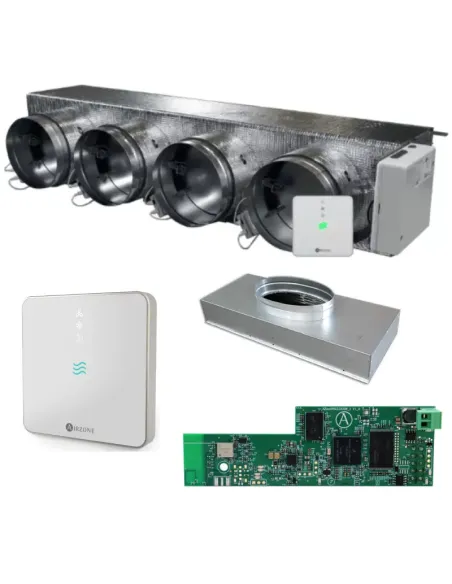

Le pack associe un plénum de soufflage motorisé Airzone et un plénum de reprise adaptés à l'unité gainable Mitsubishi Electric concernée.

Cette gamme est disponible en trois déclinaisons selon le nombre de zones souhaité :

• PPC25MELBS01L4 : Pack Easyzone 25 Taille L – 4 zones
• PPC25MELBS01L5 : Pack Easyzone 25 Taille L – 5 zones
• PPC25MELBS01L6 : Pack Easyzone 25 Taille L – 6 zones

Le choix de la référence dépend du nombre de pièces à traiter et de la compatibilité avec l'unité gainable Mitsubishi Electric installée.

Une solution multizone pour gainable Mitsubishi Electric

Le système Easyzone 25 Airzone permet de transformer une installation gainable classique en véritable solution multizone.

Le plénum de soufflage intègre plusieurs registres motorisés correspondant aux différentes zones de l'installation. Le système peut ainsi gérer la distribution de l'air en fonction des besoins de chaque pièce.

Cette solution permet de conserver tous les avantages d'une climatisation gainable : unité intérieure dissimulée, absence d'unités murales visibles et diffusion de l'air par des grilles ou diffuseurs, tout en bénéficiant d'une gestion beaucoup plus précise du confort.

PPC25MELBS01L4 : version 4 zones

La référence PPC25MELBS01L4 correspond au Pack plénums Mitsubishi Electric Easyzone 25 Airzone Taille L en configuration 4 zones.

Elle permet de réaliser un réseau comportant jusqu'à quatre zones de soufflage motorisées. Cette configuration convient notamment aux installations nécessitant la gestion indépendante de plusieurs chambres, d'un séjour ou d'un bureau.

PPC25MELBS01L5 : version 5 zones

La référence PPC25MELBS01L5 correspond à la configuration 5 zones.

Le plénum dispose de cinq départs motorisés permettant de répartir l'air vers cinq zones différentes de l'installation.

Cette déclinaison constitue une solution adaptée aux logements comportant davantage de pièces à traiter tout en conservant une seule unité gainable Mitsubishi Electric compatible.

PPC25MELBS01L6 : version 6 zones

La référence PPC25MELBS01L6 correspond à la configuration 6 zones du Pack Easyzone 25 Taille L.

Elle permet de gérer jusqu'à six zones de soufflage et convient particulièrement aux installations gainables destinées à traiter plusieurs chambres et pièces de vie.

Le dimensionnement du réseau aéraulique doit cependant rester adapté au débit disponible et aux caractéristiques de l'unité gainable Mitsubishi Electric.

Plénum de soufflage motorisé Easyzone 25

Le plénum de soufflage Easyzone 25 Airzone constitue l'élément central du système de zoning.

Chaque départ est associé à un registre motorisé piloté par la régulation Airzone. La distribution de l'air peut ainsi être adaptée en fonction des demandes provenant des différentes zones.

Contrairement à un plénum traditionnel distribuant simultanément l'air vers l'ensemble des pièces, cette solution permet de gérer plus précisément les zones nécessitant du chauffage ou du rafraîchissement.

Plénum de reprise pour gainable Mitsubishi Electric

Le pack comprend également un plénum de reprise destiné à assurer le retour de l'air vers l'unité intérieure gainable.

La reprise joue un rôle essentiel dans le fonctionnement du réseau aéraulique. Un soufflage et une reprise correctement dimensionnés permettent de favoriser une bonne circulation de l'air et un fonctionnement cohérent de l'installation.

L'association des plénums de soufflage et de reprise permet ainsi de disposer d'une solution adaptée à la réalisation du réseau gainable.

Gestion indépendante des différentes zones

L'un des principaux avantages du système Airzone Easyzone 25 est la possibilité de gérer plusieurs zones de confort.

Avec les thermostats et équipements de régulation adaptés, chaque zone peut disposer de sa propre consigne de température.

Il devient ainsi possible de différencier le confort entre les chambres, le séjour, un bureau ou les autres pièces raccordées au réseau.

Les registres motorisés adaptent alors la distribution de l'air en fonction des demandes transmises au système Airzone.

Quelle référence choisir ?

Le choix entre les trois déclinaisons dépend principalement du nombre de zones prévues :

Il est important de ne pas choisir uniquement en fonction du nombre de pièces. La compatibilité avec la référence exacte du gainable Mitsubishi Electric doit également être vérifiée.

En cas de doute, contactez-nous avec la référence de votre unité intérieure afin de vérifier la configuration adaptée.

Compatibilité Mitsubishi Electric

Le Pack Easyzone 25 Taille L est destiné à des unités gainables Mitsubishi Electric compatibles.

La compatibilité dépend notamment de la gamme, de la taille et de la référence exacte de l'unité intérieure.

Cette vérification est importante afin de garantir une adaptation correcte des plénums et une communication adaptée entre la régulation Airzone et le système Mitsubishi Electric.

Avant toute commande, il est donc recommandé de contrôler la compatibilité entre votre gainable et les références PPC25MELBS01L4, PPC25MELBS01L5 ou PPC25MELBS01L6.

Une climatisation gainable plus confortable

Une installation gainable traditionnelle permet déjà d'obtenir une excellente intégration esthétique puisque l'unité intérieure est dissimulée dans les combles ou dans un faux plafond.

L'ajout d'un système de zoning Airzone apporte une gestion plus précise du confort.

Toutes les pièces d'un logement n'ont en effet pas nécessairement les mêmes besoins au même moment. Une chambre exposée au nord, un séjour fortement vitré ou un bureau occupé ponctuellement peuvent nécessiter des températures différentes.

La régulation par zone permet d'adapter plus précisément le fonctionnement de l'installation à ces différents besoins.

Webserver HUB Airzone Cloud Dual disponible en option

Le Webserver HUB Airzone Cloud Dual 2.4-5 GHz/Ethernet peut être ajouté à l'installation en option.

Cet équipement permet, sur une installation compatible, d'accéder aux fonctionnalités connectées Airzone Cloud et de faciliter le pilotage du système depuis les appareils compatibles.

La connexion peut être réalisée en Wi-Fi 2,4 GHz / 5 GHz ou Ethernet, selon la configuration retenue.

Le Webserver HUB Airzone Cloud Dual 2.4-5 GHz/Ethernet n'est pas inclus dans ce pack. Pour l'ajouter à votre commande, merci de nous contacter.

Cette option est particulièrement intéressante pour les utilisateurs souhaitant bénéficier d'une gestion connectée de leur installation Airzone.

Installation et dimensionnement du réseau

Pour obtenir un fonctionnement optimal, l'installation d'un système gainable multizone doit être correctement dimensionnée.

Plusieurs paramètres sont à prendre en compte :

• puissance de l'unité gainable
• débit d'air disponible
• nombre de zones
• longueur des gaines
• diamètre des gaines
• pertes de charge du réseau
• dimensionnement des grilles et diffuseurs
• configuration de la reprise d'air

Le choix entre 4, 5 ou 6 zones doit donc être cohérent avec les caractéristiques de l'installation.

Une attention particulière doit également être portée au réglage de la pression statique disponible sur l'unité gainable Mitsubishi Electric.

FAQ – Easyzone 25 Airzone Mitsubishi Electric

1. Quelle différence entre PPC25MELBS01L4, PPC25MELBS01L5 et PPC25MELBS01L6 ?
La référence PPC25MELBS01L4 correspond à une configuration 4 zones, PPC25MELBS01L5 à 5 zones et PPC25MELBS01L6 à 6 zones.

2. À quoi sert le système Easyzone 25 Airzone ?
Il permet de créer plusieurs zones sur une installation gainable et de gérer la distribution de l'air grâce à des registres motorisés pilotés par la régulation Airzone.

3. Le pack comprend-il un plénum de reprise ?
Oui, le pack associe un plénum de soufflage motorisé Easyzone 25 et un plénum de reprise destiné à l'installation gainable Mitsubishi Electric compatible.

4. Le Webserver HUB Airzone Cloud est-il compris dans le pack ?
Non. Le Webserver HUB Airzone Cloud Dual 2.4-5 GHz/Ethernet est proposé en option. Pour l'ajouter à votre installation, merci de nous contacter.

5. Comment vérifier la compatibilité avec mon gainable Mitsubishi Electric ?
La compatibilité dépend de la référence exacte de l'unité intérieure. En cas de doute, communiquez-nous la référence de votre gainable Mitsubishi Electric afin de vérifier le pack adapté.
