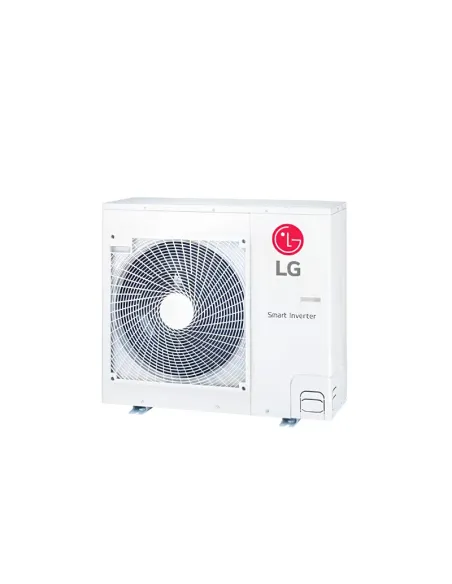

LG MU4R27.U42 Multi-Split 2 à 4 unités intérieures

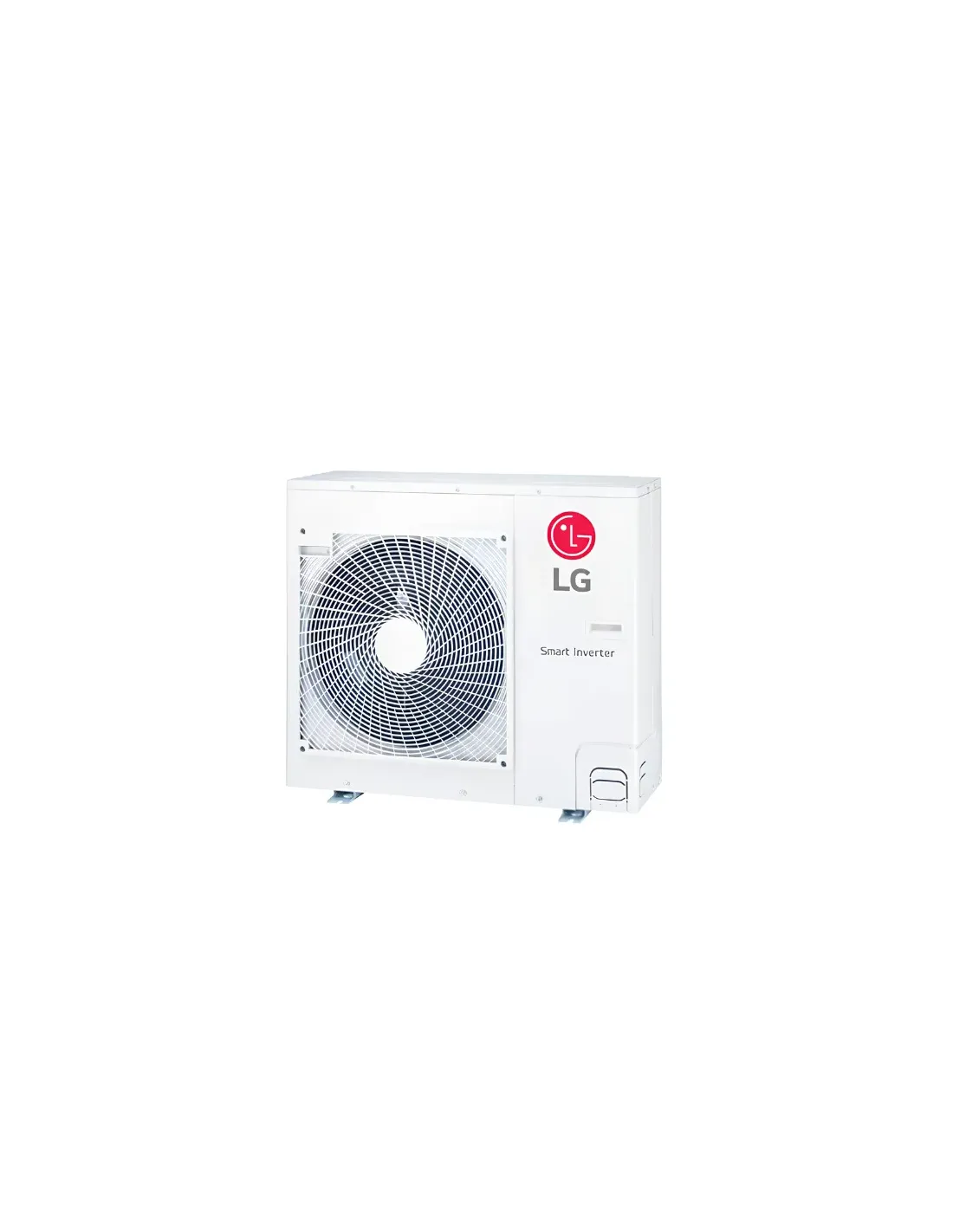

Unité extérieure Multi-Split LG MU4R27.U42 – 2 à 4 unités intérieures – R32

L'unité extérieure Multi-Split LG MU4R27.U42 est conçue pour alimenter de 2 à 4 unités intérieures LG compatibles à partir d'un seul groupe extérieur. Dotée de 4 sorties frigorifiques, elle permet de réaliser une installation Bi-Split, Tri-Split ou Quadri-Split tout en limitant le nombre d'unités extérieures nécessaires.

Fonctionnant au fluide frigorigène R32 et équipée de la technologie Inverter LG, elle développe une puissance nominale de 7,91 kW en refroidissement et de 9,09 kW en chauffage.

Référence fabricant : MU4R27.U42.

Unité extérieure LG Multi-Split 4 sorties

Le LG MU4R27.U42 dispose de 4 sorties frigorifiques permettant de raccorder jusqu'à quatre unités intérieures compatibles.

Il peut fonctionner avec 2, 3 ou 4 unités intérieures selon les besoins de l'installation et les combinaisons autorisées par LG.

• 2 unités intérieures : configuration Bi-Split
• 3 unités intérieures : configuration Tri-Split
• 4 unités intérieures : configuration Quadri-Split

Cette configuration permet d'équiper plusieurs pièces avec une seule unité extérieure et de limiter l'encombrement sur la façade, une terrasse ou un balcon.

Puissance nominale de 7,91 kW en froid

En mode refroidissement, le MU4R27.U42 développe une puissance frigorifique nominale de 7,91 kW.

Sa plage de modulation s'étend de 1,32 à 9,50 kW. Le groupe extérieur adapte ainsi sa puissance en fonction du nombre d'unités intérieures en fonctionnement et des besoins thermiques de l'installation.

Cette modulation permet d'obtenir un fonctionnement plus progressif qu'un système fonctionnant uniquement par cycles marche-arrêt.

Puissance nominale de 9,09 kW en chauffage

Le LG MU4R27.U42 est une unité extérieure réversible capable d'assurer également le chauffage des différentes pièces.

Sa puissance calorifique nominale atteint 9,09 kW, avec une plage de modulation comprise entre 1,47 et 10,60 kW.

Cette réserve de puissance permet au système de répondre à des besoins importants lorsque plusieurs unités intérieures fonctionnent simultanément.

Performances en chauffage par basse température

Le MU4R27.U42 conserve une puissance de chauffage importante lorsque la température extérieure diminue.

• Puissance calorifique à -7 °C : environ 7,64 kW
• Puissance calorifique à -10 °C : environ 7,16 kW

Comme pour toute pompe à chaleur air/air, la puissance disponible et le rendement évoluent en fonction de la température extérieure et des conditions de fonctionnement.

SEER 8,00 et SCOP 4,20

Le MU4R27.U42 bénéficie de bonnes performances énergétiques saisonnières.

• SEER : 8,00
• Classe énergétique en refroidissement : A++
• SCOP : 4,20
• Classe énergétique en chauffage : A+
• EER nominal : 4,39
• COP nominal : 4,39

Les performances finales de l'installation peuvent varier en fonction des unités intérieures raccordées, de leur combinaison et des conditions d'utilisation.

Technologie Inverter LG

La technologie Inverter LG permet au groupe extérieur d'adapter sa puissance aux besoins réels de l'installation.

Lorsque les différentes pièces approchent de leur température de consigne, le compresseur peut réduire progressivement son fonctionnement plutôt que de fonctionner uniquement selon des cycles marche-arrêt.

Cette modulation contribue au confort thermique et à l'optimisation de la consommation électrique.

Compresseur Twin Rotary

Le MU4R27.U42 est équipé d'un compresseur Twin Rotary.

Cette technologie est particulièrement adaptée aux installations Multi-Split dans lesquelles la puissance demandée évolue en permanence selon le nombre d'unités intérieures en fonctionnement.

Fonctionnement au fluide frigorigène R32

Cette unité extérieure fonctionne au fluide frigorigène R32.

La charge usine du MU4R27.U42 est d'environ 2,30 kg de R32.

La quantité de fluide présente dans l'installation doit être adaptée à la longueur totale des liaisons frigorifiques conformément aux prescriptions LG.

Quatre raccordements frigorifiques

Le MU4R27.U42 dispose de quatre jeux de raccordements permettant de connecter jusqu'à quatre unités intérieures.

• Liquide : 4 x Ø6,35 mm soit 1/4"
• Gaz : 4 x Ø9,52 mm soit 3/8"

Les raccordements nécessaires doivent néanmoins être contrôlés avec les références exactes des unités intérieures sélectionnées. Une adaptation peut être nécessaire pour certaines capacités d'unités intérieures.

De 2 à 4 unités intérieures LG

Le MU4R27.U42 peut fonctionner avec 2, 3 ou 4 unités intérieures LG compatibles.

La capacité totale des unités intérieures raccordées doit respecter les combinaisons autorisées par LG.

La documentation technique indique une plage de capacité totale raccordable comprise entre environ 17 000 et 41 000 BTU/h.

Il est indispensable de contrôler le tableau de combinaisons LG avant de sélectionner les unités intérieures.

Plusieurs types d'unités intérieures compatibles

Selon les gammes disponibles et les tableaux de combinaisons LG, le MU4R27.U42 peut être associé à différents types d'unités intérieures Multi-Split.

• unités murales
• consoles
• unités gainables
• cassettes

Il est également possible de combiner différents formats d'unités intérieures lorsque la configuration est autorisée par LG.

La compatibilité doit être vérifiée à partir des références exactes des unités intérieures avant la commande.

Installation Bi-Split, Tri-Split ou Quadri-Split

Les quatre sorties du MU4R27.U42 ne doivent pas obligatoirement être utilisées simultanément.

Le groupe extérieur permet plusieurs configurations :

• Bi-Split : 2 unités intérieures
• Tri-Split : 3 unités intérieures
• Quadri-Split : 4 unités intérieures

Cette polyvalence permet d'adapter l'installation au nombre de pièces à équiper tout en utilisant un seul groupe extérieur.

Jusqu'à 70 mètres de liaisons frigorifiques

Le LG MU4R27.U42 permet une grande flexibilité pour l'implantation des différentes unités intérieures.

• Longueur totale maximale : 70 m
• Longueur maximale par unité intérieure : 25 m
• Dénivelé maximal unité extérieure / unité intérieure : 15 m
• Dénivelé maximal entre unités intérieures : 7,5 m

Ces valeurs permettent d'installer les unités intérieures dans différentes parties du logement tout en positionnant le groupe extérieur à un emplacement adapté.

Charge complémentaire de R32

La charge usine du MU4R27.U42 est d'environ 2,30 kg de R32 et couvre jusqu'à environ 30 mètres de liaisons frigorifiques.

Au-delà de cette longueur, LG prévoit une charge complémentaire d'environ 20 g/m.

Le calcul et l'ajout éventuel de fluide frigorigène doivent être effectués par un professionnel habilité.

Dimensions du LG MU4R27.U42

Le MU4R27.U42 utilise un châssis plus important que les groupes Multi-Split LG de puissance inférieure.

• Largeur : 950 mm
• Hauteur : 834 mm
• Profondeur : 330 mm
• Poids : environ 63,5 kg

Le support au sol ou mural doit être correctement dimensionné pour supporter le poids de l'unité et limiter la transmission des vibrations.

Débit d'air extérieur

Le ventilateur de l'unité extérieure peut atteindre un débit d'air d'environ 3 600 m³/h.

Il est donc important de respecter les distances minimales d'installation prévues par LG afin de garantir une circulation d'air suffisante autour de l'échangeur.

Niveau sonore

Le niveau de pression acoustique annoncé est d'environ :

• Refroidissement : 48 dB(A)
• Chauffage : 52 dB(A)
• Puissance acoustique : environ 64 dB(A)

Le positionnement du groupe extérieur doit être étudié afin de limiter la transmission des vibrations et les nuisances sonores pour les occupants et le voisinage.

Large plage de fonctionnement

Le MU4R27.U42 est conçu pour fonctionner sur une large plage de températures extérieures.

• Mode refroidissement : environ -10 °C à +48 °C
• Mode chauffage : environ -18 °C à +18 °C

Les performances disponibles évoluent naturellement lorsque la température extérieure devient très basse ou très élevée.

Alimentation monophasée 230 V

Le LG MU4R27.U42 fonctionne avec une alimentation monophasée 230 V / 50 Hz.

La documentation technique indique une protection électrique de 20 A. Le câblage et les protections doivent être dimensionnés conformément aux prescriptions LG et aux normes électriques applicables.

Une seule unité extérieure pour jusqu'à quatre pièces

L'un des principaux avantages du système Multi-Split LG est de pouvoir raccorder plusieurs unités intérieures sur un seul groupe extérieur.

Le MU4R27.U42 permet d'alimenter jusqu'à quatre unités intérieures tout en réduisant le nombre de groupes installés en façade ou à proximité du bâtiment.

Chaque unité intérieure conserve son propre réglage de température tout en partageant la puissance disponible du groupe extérieur.

Caractéristiques principales du LG MU4R27.U42

• Unité extérieure Multi-Split LG
• Référence : MU4R27.U42
• 4 sorties frigorifiques
• Configuration avec 2, 3 ou 4 unités intérieures
• Puissance froid nominale : 7,91 kW
• Puissance froid minimale : 1,32 kW
• Puissance froid maximale : 9,50 kW
• Puissance chaud nominale : 9,09 kW
• Puissance chaud minimale : 1,47 kW
• Puissance chaud maximale : 10,60 kW
• Puissance chauffage à -7 °C : environ 7,64 kW
• Puissance chauffage à -10 °C : environ 7,16 kW
• EER : 4,39
• COP : 4,39
• SEER : 8,00
• SCOP : 4,20
• Classe énergétique froid : A++
• Classe énergétique chauffage : A+
• Fluide frigorigène R32
• Charge R32 : environ 2,30 kg
• Technologie Inverter
• Compresseur Twin Rotary
• 4 raccordements liquide 1/4"
• 4 raccordements gaz 3/8"
• Longueur frigorifique totale maximale : 70 m
• Longueur maximale par unité intérieure : 25 m
• Dénivelé maximal UE/UI : 15 m
• Dénivelé maximal entre UI : 7,5 m
• Dimensions : 950 x 834 x 330 mm
• Poids : environ 63,5 kg
• Débit d'air maximal : environ 3 600 m³/h
• Alimentation monophasée 230 V

Installation et mise en service

Le client peut réaliser les opérations de préparation et de pose ne nécessitant pas la manipulation du fluide frigorigène, sous réserve de respecter les prescriptions du fabricant et la réglementation applicable.

La mise en service et les interventions sur le circuit frigorifique doivent être réalisées par un professionnel disposant des qualifications et attestations nécessaires.

Avant l'installation, il est indispensable de vérifier les références des unités intérieures, les combinaisons autorisées par LG, les diamètres des liaisons frigorifiques, les longueurs de tuyauterie et la quantité de fluide nécessaire.

FAQ – LG MU4R27.U42

1. Combien d'unités intérieures peut-on raccorder au LG MU4R27.U42 ?

Le MU4R27.U42 possède 4 sorties frigorifiques et peut être utilisé avec 2, 3 ou 4 unités intérieures LG compatibles, sous réserve de respecter les combinaisons prévues par LG.

2. Quelle est la puissance du LG MU4R27.U42 ?

Sa puissance nominale est de 7,91 kW en refroidissement et de 9,09 kW en chauffage. Sa puissance maximale peut atteindre respectivement 9,50 kW et 10,60 kW.

3. Quelle différence entre le LG MU4R25.U22 et le MU4R27.U42 ?

Les deux modèles disposent de quatre sorties, mais le MU4R27.U42 offre une puissance supérieure. Le MU4R27.U42 développe 7,91 kW en froid et 9,09 kW en chaud, contre 7,03 kW et 8,09 kW pour le MU4R25.U22.

4. Quelle longueur de liaison frigorifique peut-on installer ?

Le MU4R27.U42 accepte jusqu'à 70 mètres de liaisons frigorifiques au total, avec un maximum de 25 mètres par unité intérieure et un dénivelé maximal de 15 mètres entre l'unité extérieure et les unités intérieures.

5. Peut-on installer soi-même le LG MU4R27.U42 ?

Le client peut réaliser certaines opérations de préparation et de pose. En revanche, la mise en service et toute intervention nécessitant la manipulation du fluide frigorigène doivent être réalisées par un professionnel habilité.
