Le kit de drainage Mitsubishi Electric PAC-SG61DS-E est un accessoire d'origine constructeur destiné à centraliser et évacuer les eaux provenant de certaines unités extérieures de climatisation et de pompes à chaleur Mitsubishi Electric.

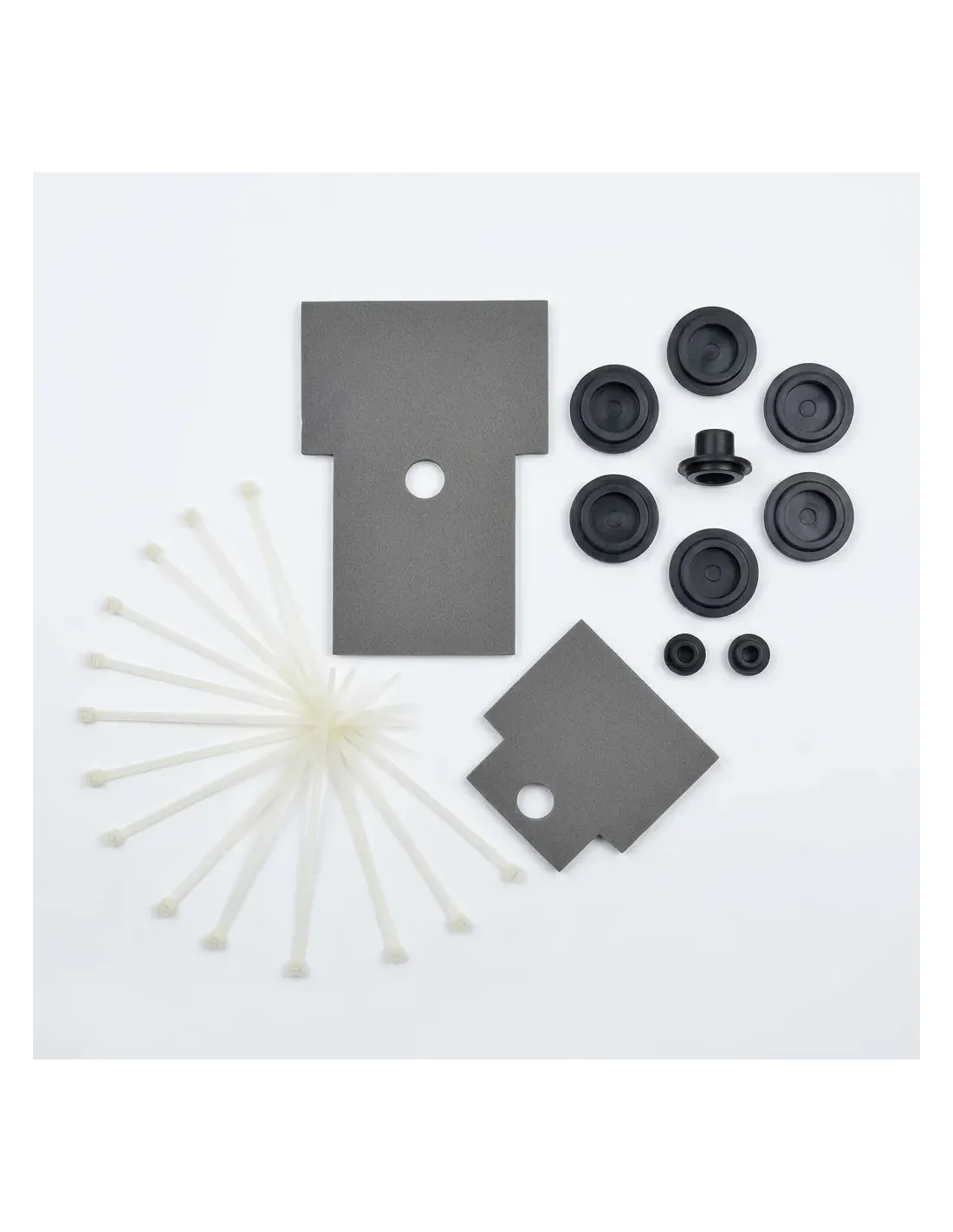

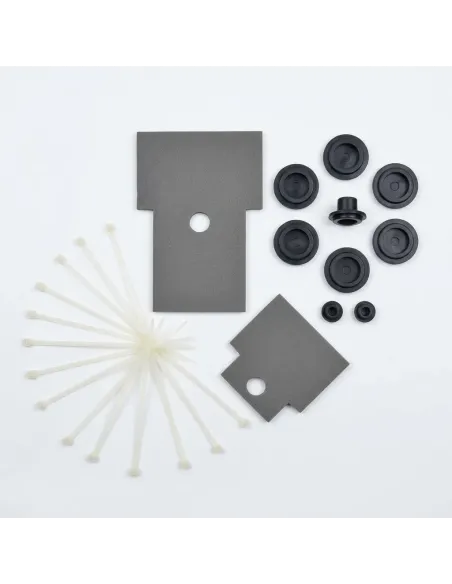

Il comprend un raccord de drainage, cinq bouchons d'obturation, des éléments isolants et des colliers de fixation. Il permet de fermer les ouvertures inutilisées sous le groupe extérieur afin de diriger les écoulements vers un raccordement principal.
Le kit est conçu pour recevoir un tuyau d'évacuation de diamètre intérieur 25 mm ou un tube rigide compatible. Il constitue une solution pratique pour canaliser les eaux de dégivrage et limiter les écoulements incontrôlés autour de l'installation.
La référence PAC-SG61DS-E est mentionnée dans les documentations techniques de plusieurs familles Mitsubishi Electric, notamment certaines unités PUZ, PUHZ et PUMY. La compatibilité doit néanmoins être vérifiée pour chaque référence complète d'unité extérieure.
Le kit de drainage Mitsubishi PAC-SG61DS-E permet ainsi de réaliser une évacuation centralisée et soignée, à condition de respecter les instructions du fabricant. Son utilisation est déconseillée lorsque le drainage peut être exposé au gel, afin d'éviter les obstructions par la glace.
Le kit de drainage Mitsubishi Electric PAC-SG61DS-E est un accessoire d'origine constructeur conçu pour faciliter la récupération et l'évacuation des eaux provenant de certaines unités extérieures de climatisation réversible et de pompes à chaleur Mitsubishi Electric.
Grâce à son raccord de drainage et ses bouchons d'obturation, ce kit permet de centraliser les écoulements d'eau sous l'unité extérieure afin de les diriger vers une canalisation d'évacuation adaptée.
Lorsqu'une pompe à chaleur fonctionne en mode chauffage, de l'eau peut s'accumuler sous l'unité extérieure, notamment pendant les cycles de dégivrage. Le kit PAC-SG61DS-E permet de canaliser cette eau vers un point d'évacuation défini, sous réserve que les conditions d'installation le permettent.
Il constitue une solution pratique pour les installations sur terrasse, dalle béton ou autres supports nécessitant une gestion particulière des eaux d'écoulement.
Conçu par Mitsubishi Electric, cet accessoire est destiné aux modèles d'unités extérieures explicitement compatibles. Il permet de réaliser un raccordement à un tuyau d'évacuation de diamètre intérieur 25 mm.
| Caractéristique | Description |
|---|---|
| Marque | Mitsubishi Electric |
| Référence fabricant | PAC-SG61DS-E |
| Désignation | Kit de drainage / Drain Socket |
| Utilisation | Évacuation des eaux des unités extérieures compatibles |
| Raccordement | Tuyau souple de diamètre intérieur 25 mm ou tube PVC compatible |
| Nombre de raccords | 1 |
| Bouchons fournis | 5 |
| Accessoires complémentaires | Éléments isolants et colliers de fixation |
| Installation | Sous l'unité extérieure |
| Précaution | Ne pas utiliser dans les zones exposées au gel du drainage |
Une unité extérieure de climatisation réversible peut produire des quantités importantes d'eau pendant son fonctionnement en mode chauffage.
Lorsque la température extérieure est basse et que l'humidité est élevée, du givre peut se former sur l'échangeur extérieur. Le système déclenche alors des cycles de dégivrage pour préserver ses performances.
Ces cycles entraînent un écoulement d'eau sous l'unité extérieure.
Le kit de drainage Mitsubishi PAC-SG61DS-E permet de récupérer ces écoulements et de les diriger vers une évacuation appropriée.
Sans dispositif de drainage, l'eau peut s'écouler librement par les ouvertures situées sous le groupe extérieur.
Selon l'emplacement de l'installation, cette situation peut entraîner des flaques d'eau sur une terrasse, une dalle ou une zone de passage.
L'utilisation d'un kit de drainage permet de mieux maîtriser le cheminement de l'eau lorsque l'installation et les conditions climatiques sont compatibles.
La partie inférieure de certaines unités extérieures Mitsubishi Electric comporte plusieurs ouvertures destinées à faciliter l'écoulement de l'eau.
Le kit PAC-SG61DS-E permet d'obturer les ouvertures inutilisées à l'aide des bouchons fournis et de conserver un point d'évacuation principal équipé du raccord de drainage.
Cette configuration facilite le raccordement à un tuyau d'évacuation et permet de diriger les eaux vers une zone adaptée.
Selon la notice d'installation Mitsubishi Electric, le kit comprend les éléments suivants :
Le tuyau d'évacuation et l'adhésif d'étanchéité nécessaire à la fixation des éléments sont à prévoir séparément.
La composition doit être contrôlée à la réception du produit avant de commencer l'installation.
Le PAC-SG61DS-E est un accessoire Mitsubishi Electric utilisé sur plusieurs familles d'unités extérieures.
La compatibilité doit toujours être vérifiée à partir de la référence complète du groupe extérieur et de sa documentation technique.
Parmi les références pour lesquelles cet accessoire est mentionné dans les documentations constructeur figurent notamment :
Cette liste n'est pas exhaustive et ne garantit pas la compatibilité avec toutes les variantes de ces familles.
Le kit PAC-SG61DS-E peut également être prévu sur certaines unités extérieures de pompes à chaleur air/eau Mitsubishi Electric Ecodan.
La compatibilité varie cependant selon la puissance, la génération et la référence exacte de l'unité extérieure.
Il est donc indispensable de consulter la notice du modèle concerné avant toute commande.
La présence de plusieurs ouvertures de drainage sous une unité extérieure ne signifie pas automatiquement que le kit PAC-SG61DS-E est compatible.
Pour éviter toute erreur, il convient de relever la référence complète du groupe extérieur sur sa plaque signalétique.
Cette vérification permet de sélectionner l'accessoire prévu par Mitsubishi Electric et d'assurer un montage conforme aux recommandations constructeur.
Avant l'installation, il est nécessaire de repérer les différentes ouvertures situées sous l'unité extérieure.
Le raccord principal doit être installé dans l'ouverture prévue pour centraliser l'évacuation.
Les autres ouvertures concernées sont obturées à l'aide des bouchons fournis.
La notice Mitsubishi Electric prévoit l'utilisation d'un adhésif compatible avec le caoutchouc et le métal pour assurer la fixation et l'étanchéité du raccord ainsi que des bouchons.
Il convient de respecter les prescriptions du fabricant concernant la préparation des surfaces et la pose des éléments.
Une fixation incorrecte peut entraîner des fuites d'eau sous l'appareil.
Le raccord de drainage permet de connecter un tuyau souple de diamètre intérieur 25 mm ou un tube PVC rigide compatible.
Le réseau d'évacuation doit être conçu pour permettre un écoulement gravitaire suffisant, sans contre-pente ni obstruction.
Le tuyau doit être maintenu correctement et dirigé vers un point d'évacuation adapté.
Après l'installation, il convient de vérifier l'étanchéité des raccordements et le bon écoulement de l'eau.
Le tuyau ne doit pas présenter de pliure susceptible de bloquer l'évacuation.
La fixation des bouchons doit également être contrôlée pour éviter les fuites au niveau du fond de l'unité extérieure.
Attention : Mitsubishi Electric déconseille l'utilisation de ce kit de drainage dans les régions où le tuyau d'évacuation risque de geler.
En période hivernale, l'eau provenant des cycles de dégivrage peut geler dans le raccord ou le tuyau.
Une obstruction par la glace peut provoquer une accumulation d'eau dans le fond de l'unité extérieure et perturber son fonctionnement.
Dans les installations exposées à des températures négatives, il convient de privilégier la solution de drainage préconisée par Mitsubishi Electric pour le modèle concerné et les conditions climatiques locales.
Le PAC-SG61DS-E ne doit donc pas être considéré comme une solution universelle de récupération des condensats.
Il permet de centraliser les écoulements d'eau sous certaines unités extérieures Mitsubishi Electric et de les diriger vers un tuyau d'évacuation.
La référence constructeur est PAC-SG61DS-E.
Le raccord est prévu pour un tuyau souple de diamètre intérieur 25 mm ou un tube PVC compatible.
Oui. Le kit comprend 5 bouchons d'obturation ainsi qu'un raccord de drainage principal.
Non. La compatibilité dépend de la référence complète de l'unité extérieure. Il est nécessaire de consulter la documentation constructeur avant commande.
Mitsubishi Electric déconseille son utilisation lorsque le tuyau de drainage risque de geler. Une accumulation de glace pourrait bloquer l'évacuation de l'eau.
Non. Il s'agit d'un kit de drainage passif permettant de centraliser l'évacuation de l'eau par gravité. Il ne contient pas de pompe électrique.
Non. Le tuyau d'évacuation doit être prévu séparément selon les besoins de l'installation.
Oui. La notice constructeur prévoit l'utilisation d'un adhésif adapté au caoutchouc et au métal afin de fixer et d'étanchéifier le raccord et les bouchons.
Oui. Il permet de canaliser les eaux issues notamment des cycles de dégivrage, à condition que le modèle soit compatible et que le drainage ne soit pas exposé au gel.
