Le plénum de reprise isolé pour Mitsubishi Electric PEAD-M35/50 est un élément indispensable pour optimiser le fonctionnement d’un système gainable, en particulier dans les installations où le confort acoustique, l’efficacité énergétique et la qualité d’aspiration de l’air sont essentiels. Conçu pour s’adapter parfaitement aux unités gainables PEAD-M35 et PEAD-M50, ce plénum assure une reprise d’air homogène et maîtrisée, garantissant un fonctionnement fluide et équilibré de l’ensemble du réseau.
Le document technique met en évidence une conception compacte et fonctionnelle, avec une largeur d’environ 894 mm et une profondeur d’environ 246 mm, ce qui facilite son intégration dans les faux plafonds, même dans les espaces les plus réduits. Le plénum est équipé de deux piquages circulaires de Ø200 mm, positionnés symétriquement afin d’assurer un flux d’air régulier vers l’unité intérieure. Cette répartition à double entrée permet une aspiration équilibrée et réduit les risques de zones mortes ou de turbulences dans le réseau.
Sa structure en acier galvanisé offre une excellente résistance mécanique et garantit une durabilité optimale, même dans les installations fonctionnant de manière intensive. L’isolation interne — élément crucial dans un système gainable — permet de réduire le bruit d’aspiration, de prévenir la condensation et d’éviter les pertes thermiques au niveau de la reprise. Cette isolation contribue directement au confort global, en assurant un fonctionnement discret et stable de l’installation.
Grâce à sa conception optimisée, ce plénum de reprise isolé permet aux unités PEAD-M35/50 de fonctionner avec un rendement maximal, tout en améliorant le confort acoustique et thermique des espaces traités. Que ce soit pour une habitation, un bureau, une boutique ou un petit local professionnel, il constitue une solution fiable et performante pour assurer une reprise d’air efficace et parfaitement maîtrisée.
Le plénum de reprise isolé pour Mitsubishi Electric PEAD-M35/50 est l’un des composants les plus importants d’une installation gainable. Contrairement au plénum de soufflage, chargé de distribuer l’air dans différentes bouches, le plénum de reprise a pour mission de collecter l’air ambiant et de l’acheminer vers l’unité intérieure pour y être traité.
Cette reprise doit être homogène, progressive et silencieuse pour garantir un fonctionnement optimal de l’unité PEAD-M35 ou PEAD-M50. Une mauvaise reprise peut entraîner :
une dépression excessive,
une augmentation du bruit d’aspiration,
une baisse du rendement global,
des variations de confort dans les pièces.
Le plénum de reprise permet ainsi d’assurer une entrée d’air contrôlée et équilibrée, évitant tout phénomène de turbulence ou d’aspiration trop localisée. Cela contribue directement au silence de fonctionnement, point fort majeur des gainables Mitsubishi Electric.

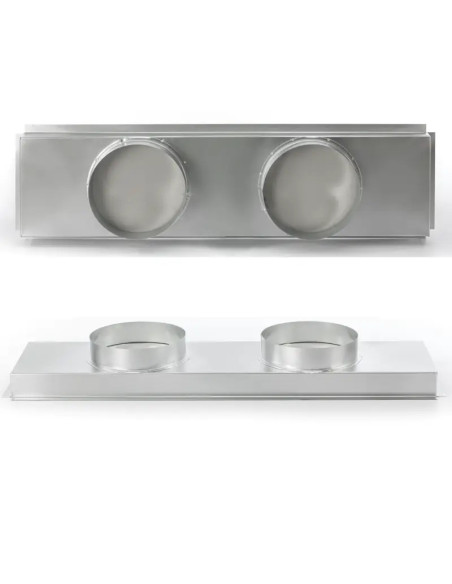

Le plénum de reprise destiné aux modèles PEAD-M35 et PEAD-M50 présente une conception en acier galvanisé, à la fois robuste, durable et simple à installer dans des espaces techniques parfois très contraints.
Les dimensions visibles sur le schéma révèlent un plénum compact, d’environ 894 mm de largeur, 246 mm de profondeur, et une hauteur minimale permettant son installation dans la plupart des faux plafonds.
L’élément clé de ce modèle est la présence de deux piquages circulaires en Ø200 mm, judicieusement positionnés pour permettre une aspiration d’air répartie et régulière. Cette configuration à double entrée offre plusieurs avantages :
une meilleure homogénéité du flux d’air aspiré,
la possibilité de connecter deux gaines de reprise en parallèle,
une limitation des turbulences internes,
un fonctionnement plus silencieux.
Sa structure plate et allongée facilite également l’installation dans des zones exigües, comme les plafonds de couloirs, salles de bains attenantes, ou locaux techniques à faible hauteur disponible.
L’isolation interne du plénum de reprise est un élément crucial pour une installation gainable qualitative. Elle contribue de manière significative à trois aspects essentiels :
Réduction du bruit d’aspiration
Le bruit de reprise peut devenir perceptible si l’air circule trop vite ou si les parois vibrent. L’isolation absorbe les vibrations et limite la transmission du bruit à travers le faux plafond.
Maintien du rendement énergétique
Une reprise d’air non isolée peut subir des variations de température, surtout en mode chaud. L’isolation permet d’éviter les pertes thermiques et stabilise le fonctionnement de l’unité.
Prévention de la condensation
Lorsque l’air aspiré est froid ou humide, des gouttelettes pourraient se former sur les parois métalliques. L’isolation réduit fortement ce risque, protégeant l’installation et augmentant sa longévité.
L’isolation du plénum de reprise est donc indispensable pour maintenir le silence, la stabilité thermique, et l’efficacité énergétique d’un gainable PEAD-M35/50.
Une installation réussie dépend autant du matériel que de la manière dont il est posé. Voici les meilleures pratiques recommandées pour garantir une performance optimale :
Il est conseillé de prévoir au moins 5 mètres de gaine souple isolée entre chaque bouche de reprise et le plénum.
Pourquoi ?
Une gaine trop courte crée un bruit d’aspiration plus fort.
Les turbulences sont davantage perceptibles lorsque l’entrée d’air est proche du plénum.
Une longueur minimale permet une montée progressive de la vitesse d’air, limitant le phénomène de « sifflement ».
Cette règle simple améliore significativement le confort acoustique du système.
Les jonctions entre gaines et piquages doivent être parfaitement étanches et isolées :
appliquer une bande aluminium pour garantir l’étanchéité,
ajouter un manchon isolant autour de chaque connexion,
vérifier l’absence de fuite lors des essais.
Une jonction non isolée peut générer :
des pertes thermiques,
des bruits parasites,
des points de condensation,
une baisse du rendement global.
Pour éviter les contraintes d’aspiration :
ne jamais coller le plénum contre une paroi rigide,
prévoir une trappe de visite si l’espace technique est réduit,
laisser un espace pour l’entretien du réseau,
éviter les obstacles autour du plénum pour garantir une reprise homogène.
Lorsque deux gaines de reprise sont utilisées :
choisir des longueurs similaires si possible,
éviter qu’une gaine soit très courte et l’autre très longue,
ajuster les diamètres si nécessaire pour équilibrer le flux.
Un réseau de reprise équilibré est indispensable pour garantir une pression stable dans l’unité PEAD.
Grâce à sa conception compacte et à ses deux piquages, le plénum de reprise PEAD-M35/50 s’adapte à une grande variété d’installations :
appartements avec faux plafond complexe,
maisons individuelles avec zones techniques étroites,
bureaux de petite et moyenne taille,
commerces réduits,
salles d’attente,
chambres climatisées par gainable.
Sa structure permet de gérer efficacement la reprise d’air, même lorsque les contraintes architecturales imposent des chemins de gaine particuliers.
Il s’intègre aussi bien dans une configuration simple avec une seule bouche de reprise centrale que dans une installation plus avancée avec deux bouches réparties dans plusieurs zones.
1. Pourquoi utiliser un plénum de reprise pour un gainable PEAD-M35/50 ?
Pour assurer une aspiration d’air homogène, silencieuse et éviter les turbulences qui peuvent nuire au rendement et au confort.
2. Faut-il obligatoirement utiliser deux gaines de reprise ?
Non, mais l’utilisation des deux piquages Ø200 mm est recommandée pour améliorer l’équilibrage et réduire le bruit.
3. Pourquoi prévoir au moins 5 mètres de gaine ?
Pour diminuer le bruit d’aspiration et éviter les turbulences trop proches du plénum.
4. Les jonctions gaines–plénum doivent-elles être isolées ?
Oui, c’est indispensable pour éviter la condensation, les pertes thermiques et les bruits parasites.
5. Peut-on installer ce plénum dans un faux plafond très réduit ?
Oui, sa conception compacte permet une installation même dans des espaces limités, à condition de respecter les règles d’aéraulique.
