Plenum de soufflage galvanisé pour PEAD-M100/125 Mitsubishi

Plénum de soufflage isolé pour gainables Mitsubishi Electric PEAD-M100/M125 : la solution indispensable pour une diffusion d’air homogène, silencieuse et parfaitement maîtrisée

Un composant central pour la performance d’un système gainable haut débit

Le plénum de soufflage isolé pour Mitsubishi Electric PEAD-M100/M125 est un élément technique essentiel dans la conception d'une installation gainable performante. Les unités PEAD-M100 et M125 sont des solutions de climatisation à haute puissance destinées à traiter de grands volumes, des espaces professionnels ou des habitations premium. Pour que ces unités délivrent leur plein potentiel, la qualité de la diffusion d’air est primordiale, et c’est précisément le rôle que joue le plénum.
Sa mission est multiple : répartir l’air provenant de l’unité intérieure, optimiser le flux d’air vers plusieurs gaines de soufflage, réduire les pertes thermiques et limiter les nuisances sonores. Un plénum est donc bien plus qu’une simple boîte de distribution ; c’est un élément d’ingénierie pensé pour garantir une diffusion douce, régulière et silencieuse, adaptée aux fortes puissances des PEAD-M100/M125.
Le schéma du modèle montre une structure de grande taille, adaptée au volume d’air important généré par ces unités. Avec six sorties circulaires réparties sur toute la longueur, le plénum permet une diffusion équilibrée dans des espaces larges ou multi-pièces. Ce type de conception est indispensable dans les commerces, bureaux, salles de réunion, villas contemporaines ou open-spaces où un confort constant doit être maintenu sur de vastes surfaces.

Une conception technique robuste et optimisée pour les débits élevés

Le plénum destiné aux modèles PEAD-M100/M125 possède une géométrie étudiée pour accompagner efficacement le flux d'air volumineux généré par ces unités. La structure, en acier galvanisé, assure la rigidité nécessaire face aux pressions internes, tout en garantissant une grande durabilité.
Les vues techniques mettent en évidence plusieurs éléments clés :

• une longueur d’environ 1650 mm, adaptée aux réseaux complexes ;

• une hauteur globale d’environ 300 mm, permettant une installation dans la majorité des faux plafonds standards ;

• une profondeur étudiée pour se raccorder parfaitement à la bouche de soufflage du gainable ;

• six piquages circulaires répartis uniformément: 4 en Ø200 mm, 2 en Ø250 mm, parfaitement dimensionnés pour supporter des débits élevés.
  Cette répartition permet d’alimenter simultanément plusieurs gaines, de diviser le volume traité en différentes zones, ou de couvrir une grande pièce avec plusieurs bouches de soufflage pour une diffusion parfaitement homogène.
  Le plénum intègre également une entrée principale de diamètre large, positionnée de manière stratégique pour assurer un flux d’air laminaire avant d’être redistribué vers les piquages. Cette conception limite les turbulences internes, réduit les pertes de charge et maintient un rendement optimal.

Une isolation performante : confort acoustique et rendement énergétique

L’un des éléments les plus importants dans la qualité d’un plénum de soufflage est son isolation interne, et dans le cas du modèle PEAD-M100/M125, elle joue un rôle capital.
L’isolation apporte plusieurs bénéfices majeurs :

1. Réduction des pertes thermiques
   L’air soufflé, qu’il soit chaud ou froid, conserve sa température jusqu’aux bouches, ce qui améliore l’efficacité énergétique et réduit la consommation de l’unité extérieure.

2. Atténuation du bruit
   Les unités PEAD-M100 et M125 génèrent des débits d’air élevés. Sans isolation, le bruit d’écoulement pourrait devenir perceptible. L’isolation absorbe les vibrations et réduit les sons internes.

3. Prévention de la condensation
   En limitant les variations thermiques autour des parois du plénum, l’isolation empêche l’apparition de condensation, ce qui protège les plafonds et augmente la durée de vie du réseau.

4. Confort acoustique premium
   Dans les environnements sensibles comme les bureaux de direction, les salles de soins, les commerces haut de gamme ou les pièces à vivre ouvertes, la réduction du bruit constitue une exigence indispensable.
   La présence d’un plénum isolé permet donc aux gainables Mitsubishi d’offrir un confort proche du « silence absolu », même avec une unité de forte puissance.

Conseils d’installation : longueurs de gaines, équilibrage du réseau et isolation des jonctions

Pour garantir la performance du plénum et de l’unité PEAD-M100/125, le respect de certaines bonnes pratiques d’installation est indispensable.

Longueur maximale de gaine recommandée

Plus une gaine est longue, plus la perte de charge augmente. Pour les unités de grande puissance comme les PEAD-M100/M125 :

• il est recommandé de limiter les longueurs de gaines individuelles à 10 à 12 mètres maximum pour conserver une pression suffisante ;

• éviter les coudes brusques, préférer des coudes larges ;

• limiter les transitions rapides de diamètre pour maintenir une fluidité d’écoulement.
  Si certaines gaines doivent dépasser ces longueurs, il est conseillé de :

• augmenter légèrement le diamètre de la gaine,

• réduire le nombre de coudes,

• ajouter des silencieux aérauliques si nécessaire.

Équilibrage du réseau

Le plénum offre six sorties mais toutes ne doivent pas obligatoirement être utilisées. En fonction de la configuration :

• les gaines les plus longues doivent être connectées aux sorties les plus proches de l’arrivée d’air,

• les gaines les plus courtes peuvent être raccordées aux piquages extrêmes,

• un équilibrage mécanique (volets ou diaphragmes) peut être nécessaire pour harmoniser les débits d’air entre les zones.

Isolation des jonctions : un point crucial

C'est l’un des aspects les plus souvent négligés sur le terrain, pourtant vital pour la performance :

• toutes les jonctions gaines/plénum doivent être isolées thermiquement ;

• l’étanchéité doit être soignée avec des bandes aluminium et manchons isolants ;

• une jonction mal isolée entraîne pertes thermiques, condensation et bruit.
  Une installation bien réalisée garantit un rendement énergétique supérieur et une longévité optimale de l’ensemble du réseau.

Une solution adaptée aux grands volumes, aux environnements tertiaires et aux villas haut de gamme

Les gainables PEAD-M100 et M125 sont destinés aux surfaces importantes. Le plénum associé permet de répartir efficacement l'air dans :

• des plateaux de bureaux,

• des commerces et boutiques,

• des open-spaces,

• des lofts,

• des villas contemporaines,

• des salles de réunion ou espaces de coworking.
  Grâce à ses six sorties, il devient possible de créer :

• des zones de confort indépendantes,

• des soufflages multi-directionnels,

• un réseau de diffusion équilibré sur de grands volumes.
  Le plénum assure également une montée en température plus rapide et un rafraîchissement homogène, même dans des pièces de hauteur importante (mezzanines, séjours cathédrale).

FAQ – Questions fréquentes

1. À quoi sert exactement ce plénum pour les unités PEAD-M100/M125 ?
Il répartit le flux d’air de l’unité intérieure vers plusieurs gaines pour assurer une diffusion homogène et silencieuse dans l’ensemble des pièces.

2. Peut-on n’utiliser que quelques sorties du plénum ?
Oui, il est possible d’utiliser 2, 4 ou 6 sorties selon les besoins, à condition d’équilibrer correctement le réseau.

3. Faut-il isoler les jonctions entre le plénum et les gaines ?
Oui, impérativement. Cela évite les pertes de chaleur, la condensation et les nuisances sonores. C’est une étape essentielle.

4. Quelle est la longueur maximale recommandée pour les gaines ?
Idéalement entre 10 et 12 mètres par gaine. Au-delà, une adaptation du diamètre ou une optimisation du réseau est nécessaire.

5. Ce plénum est-il compatible avec une installation multisplit ou VRF ?
Oui. Il peut être utilisé dans des systèmes multisplit de grande puissance ou dans des installations DRV/VRF selon la configuration choisie.

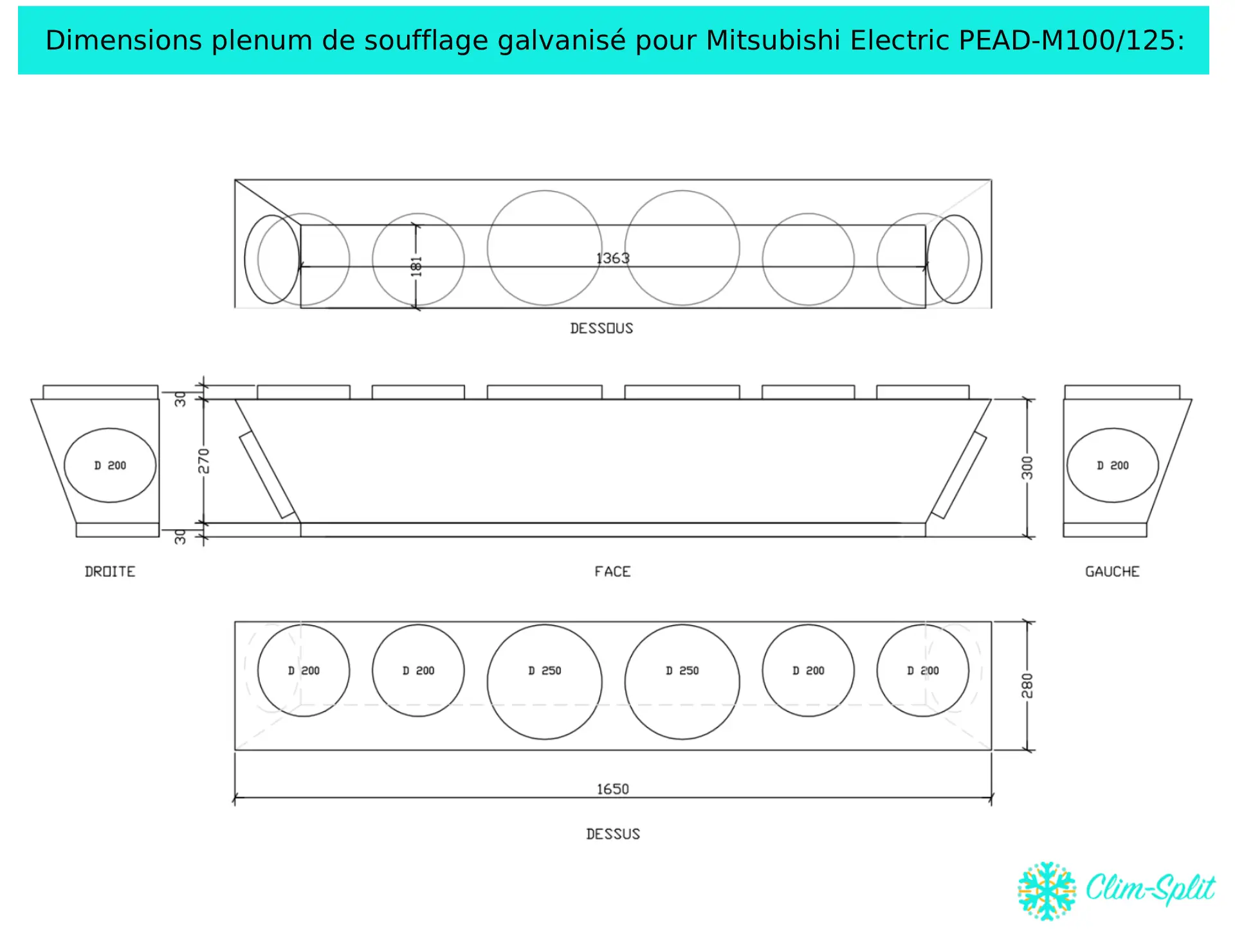

Découvrez ci-dessous les dimensions du plenum de soufflage pour PEAD-M100JA2 ou PEAD-M125JA2 Mitsubishi Electric:
