Plénum de soufflage isolé pour gainable Mitsubishi Electric PEAD-M140 : une solution de diffusion d’air haute performance pour les installations de très grande puissance

Un élément fondamental pour accompagner les performances du gainable PEAD-M140

Le plénum de soufflage isolé conçu pour le Mitsubishi Electric PEAD-M140 est un composant essentiel dans la réalisation d’un système gainable haute performance. Le PEAD-M140 est une unité intérieure particulièrement puissante, capable de traiter de très grands volumes d’air et de climatiser ou chauffer des surfaces conséquentes, que ce soit dans des environnements résidentiels haut de gamme, des locaux professionnels ou des espaces commerciaux.
Pour que cette puissance soit exploitée de manière uniforme et confortable, le rôle du plénum de soufflage est crucial : il assure la distribution du flux d’air dans plusieurs gaines, répartissant la climatisation dans chaque zone de manière équilibrée. Sans plénum, l’air serait projeté en un point unique, rendant impossible tout équilibrage et entraînant des variations thermiques importantes d’une pièce à l’autre.
Grâce à sa structure, ses multiples piquages et sa capacité à gérer un volume d’air important sans créer de turbulences excessives, ce plénum représente un véritable élément d’ingénierie aéraulique. Il améliore l’efficacité globale de l’installation et garantit un haut niveau de confort, même lorsque l’unité fonctionne à pleine puissance.

Une conception technique étudiée pour les débits d’air très élevés

Les plans du plénum destiné au PEAD-M140 montrent une conception parfaitement adaptée aux contraintes d’un dispositif de diffusion d’air haut débit. La structure est réalisée en acier galvanisé, matériau reconnu pour sa robustesse, sa longévité et sa résistance aux contraintes thermiques et mécaniques.
Ce plénum mesure environ 1900 mm de long, offrant un volume de répartition suffisamment important pour stabiliser le flux d’air avant sa distribution. Avec une hauteur d’environ 300 mm et une profondeur étudiée pour correspondre à la bouche de soufflage de l’unité intérieure, il peut être intégré dans de nombreux faux plafonds, y compris ceux qui disposent d’un espace technique limité.
L’un des éléments les plus marquants est la présence de huit sorties circulaires, réparties harmonieusement sur la longueur du plénum. Ces sorties comprennent :

• plusieurs piquages en Ø200 mm,

• deux piquages en Ø250 mm, situés au centre.
  Cette combinaison de diamètres différents permet d’équilibrer naturellement les flux d’air : les gaines connectées aux sorties de plus grand diamètre peuvent alimenter des zones plus éloignées ou nécessitant un débit supérieur, tandis que les sorties en Ø200 mm conviennent à des zones plus proches ou à des pièces de taille standard.
  Une conception de cette envergure permet de gérer efficacement les débits d’air du PEAD-M140 sans créer de pertes de charge excessives ni de bruit lié au passage du flux.

L’importance capitale de l’isolation interne pour le confort et les performances

Un plénum destiné à une unité aussi puissante que le PEAD-M140 doit impérativement bénéficier d’une isolation interne de qualité. Cette isolation remplit plusieurs fonctions essentielles :

1. Confort acoustique amélioré
   Une unité de forte puissance génère des vitesses d’air élevées. Sans isolation, le bruit d’écoulement d’air, les vibrations des parois ou les phénomènes de résonance seraient perceptibles dans les pièces.
   L’isolation interne absorbe ces bruits et garantit un fonctionnement silencieux, même en pleine charge.

2. Réduction des pertes thermiques
   L’air soufflé peut être chaud en hiver et froid en été. Si le plénum n’était pas isolé, une partie de cette énergie serait perdue dans le faux plafond.
   L’isolation permet de conserver la température jusqu’aux bouches de soufflage, améliorant l’efficacité énergétique et réduisant les besoins en puissance.

3. Prévention de la condensation
   Les variations thermiques entre l’air circulant dans le plénum et l’environnement du faux plafond peuvent entraîner de la condensation.
   L’isolation limite ce phénomène, évitant ainsi l’apparition d’humidité ou de gouttelettes pouvant endommager le plafond, les gaines ou l’unité.

4. Longevité accrue de l’installation
   Un plénum correctement isolé protège le réseau et prolonge sa durée de vie. Les matériaux ne subissent pas de dégradation prématurée, et le fonctionnement reste stable année après année.

Grâce à cette isolation, le plénum devient un allié incontournable pour garantir un confort premium dans les grandes installations.

Conseils professionnels pour une installation optimale : longueurs de gaines, équilibrage du réseau et isolation des jonctions

Installer un plénum pour une unité aussi puissante que le PEAD-M140 demande rigueur et respect des règles de l’art. Voici les recommandations essentielles pour garantir une performance optimale.

Longueurs de gaines recommandées

Les unités PEAD-M140 supportent des débits très élevés, mais les gaines doivent pouvoir les transmettre sans pertes de pression inutiles.
Les recommandations génériques pour ce type d’installation sont :

• Longueur maximale par gaine : 12 à 15 mètres,

• Limiter au maximum les coudes serrés (préférer des courbes larges),

• Éviter les transitions abruptes entre diamètres,

• Utiliser des gaines de qualité isolées, adaptées aux grands débits.
  Pour les gaines les plus longues, il est judicieux d’utiliser les piquages centraux en Ø250 mm afin de limiter les pertes de charge.

Équilibrage du réseau de distribution d’air

Un réseau mal équilibré entraîne des zones trop soufflées et d’autres insuffisamment alimentées.
Pour éviter cela :

• les gaines dirigeant l’air vers des zones éloignées doivent être connectées aux piquages les plus centraux,

• les gaines les plus courtes peuvent être raccordées aux extrémités,

• des volets d’équilibrage peuvent être ajoutés pour harmoniser les débits,

• une étude aéraulique peut être nécessaire pour les installations très complexes.

Isolation et étanchéité des jonctions

L’un des points les plus critiques d’une installation gainable est la jonction entre le plénum et les gaines.
Les bonnes pratiques incluent :

• utiliser des colliers de serrage robustes,

• appliquer systématiquement une bande aluminium pour garantir l’étanchéité,

• isoler chaque jonction avec un manchon en mousse ou en laine haute densité,

• vérifier l’absence de fuite d’air avant la fermeture du faux plafond.
  Une jonction mal isolée peut entraîner bruit, perte thermique, condensation et baisse du confort.

Une solution idéale pour les très grands volumes, les espaces tertiaires et les zones à haute exigence de confort

Le gainable PEAD-M140 est conçu pour les environnements de grande taille. Le plénum associé doit donc permettre une distribution parfaite du flux d’air, capable de desservir plusieurs zones simultanément. Grâce à ses huit sorties, il peut prendre en charge :

• des plateaux de bureaux complets,

• des open-spaces,

• des commerces et restaurants,

• des salles de réunion ou auditoriums,

• de grands salons résidentiels,

• des villas à plusieurs niveaux,

• des halls d’accueil.
  Sa capacité à répartir l’air de manière homogène, sans bruit et avec une grande stabilité, en fait un élément clé pour offrir un confort premium dans toutes les zones traitées.

FAQ – Questions fréquentes

1. Pourquoi utiliser un plénum de soufflage pour une unité PEAD-M140 ?
Parce qu’il permet de répartir uniformément le flux d’air dans plusieurs gaines, assurant une diffusion homogène dans les grands volumes.

2. Peut-on n’utiliser que certaines sorties du plénum ?
Oui, mais il faut veiller à équilibrer le réseau et à obturer proprement les sorties inutilisées.

3. Quelle longueur maximale de gaine recommandez-vous ?
Entre 12 et 15 mètres par gaine, tout en limitant les coudes et en adaptant les diamètres aux besoins.

4. Pourquoi est-il essentiel d’isoler les jonctions gaines–plénum ?
Pour éviter les fuites d’air, les pertes thermiques, le bruit et la condensation, et garantir une installation durable.

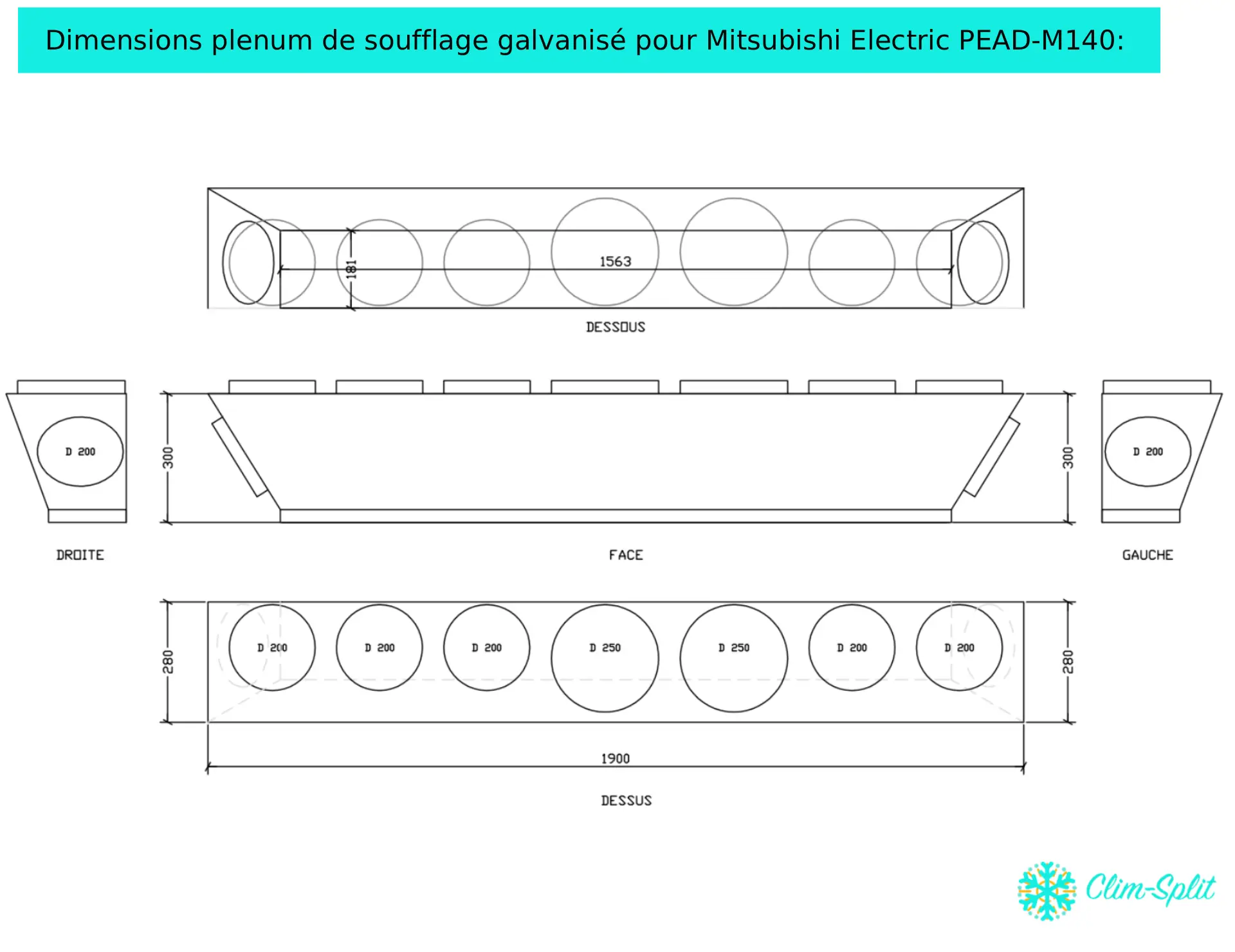

Découvrez ci-dessous les dimensions du plenum de soufflage pour PEAD-M140JA2 Mitsubishi Electric:
